A propos des vues en plan

Dans une vue 2D, affichez un plan d'étage, de faux-plafond ou structurel.

Vues de plans d'étage

La vue de plan d'étage est la vue par défaut dans un nouveau projet architecturel. La plupart des projets comportent au moins un plan d'étage. Les vues de plan d'étage sont créées automatiquement lorsque vous ajoutez des niveaux à votre projet.

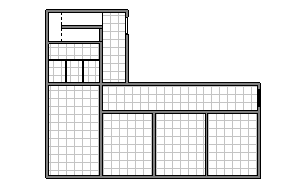

Vues de plan de faux-plafond

La plupart des projets comprennent au moins une vue du plan de faux-plafond. Les vues de plan de faux-plafond sont créées automatiquement lorsque vous ajoutez des niveaux à votre projet.

Vues de plan structurel

La vue de plan structurel est la vue par défaut lorsque vous démarrez un nouveau projet en utilisant le gabarit de structure. La plupart des projets comportent au moins un plan structurel. Les vues de plan structurel sont créées automatiquement lorsque vous ajoutez des niveaux à votre projet.

Les ingénieurs examinent les plans dans des orientations et pays différents. Le paramètre Type de direction des vues en plan de Revit offre la solution à ces différences.

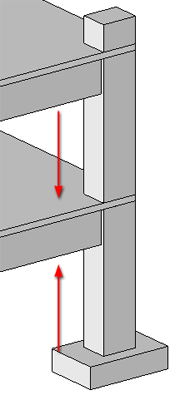

Vous pouvez créer plusieurs types de vues en plan et définir le paramètre Direction de la vue différemment pour chaque vue afin de permettre plusieurs directions de vue d'un projet. En général, les vues de fondation sont affichées vers le bas afin que le plancher, les fondations du mur ou les soubassements soient visibles. En revanche, il peut s'avérer utile d'afficher les vues d'ossature vers le haut afin de visualiser les éléments d'ossature non masqués par les planchers.

Direction des vues en perspective
