Cette procédure permet de mettre à niveau les nomenclatures de tableaux existantes par rapport à une nouvelle version de Revit.
- Mettez à niveau notre ou vos projets dans la nouvelle version Revit.
Les nouveaux gabarits par défaut sont appliqués automatiquement (par type) à toutes les nomenclatures de tableaux qui n'ont pas encore été placées sur une feuille.
Pour les nomenclatures de tableaux qui ont été placées sur des feuilles, Revit crée un seul gabarit personnalisé basé sur la première nomenclature de panneaux rencontrée, qu'il nomme Gabarit de branche antérieur à 2011 ou Gabarit de tableau de contrôle antérieur à 2011.
-
Ce gabarit personnalisé est appliqué à des nomenclatures de tableaux déjà placées sur les feuilles dans le projet mis à niveau.
Pour les nomenclatures de tableaux qui sont mises à niveau avec un gabarit personnalisé :

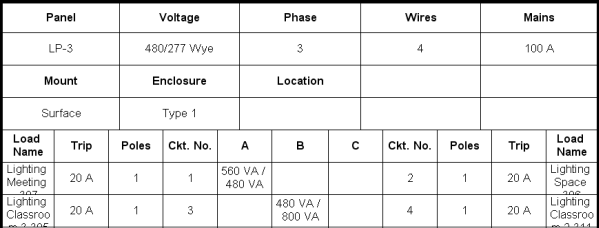

- Les lignes Panel et Mount sont déplacées vers l'en-tête.

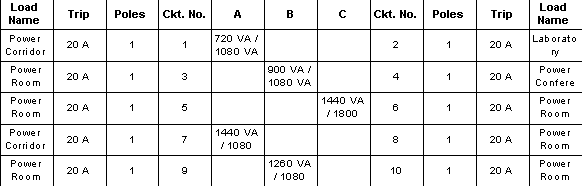

- Les lignes entières Tableau de circuit et Phase A sont déplacées vers le tableau de circuit.

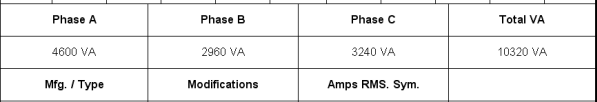

- La ligne Mfg/Type est déplacée vers le pied de page.
- La partie Récapitulatif des charges ne s'affiche pas.
- Les lignes Panel et Mount sont déplacées vers l'en-tête.
- Ouvrez le gabarit personnalisé associé à chaque type de panneau dans le projet et ajustez le format de manière à conserver le format précédent.
OU
Modifiez le gabarit par défaut de chaque type pour qu'il corresponde aux normes de l'entreprise.
- Appliquez le gabarit modifié aux autres nomenclatures de tableaux de ce type dans le projet. Voir Application d'un gabarit à des nomenclatures de tableaux.
