Les plans de surface sont des vues qui affichent les relations spatiales en se basant sur les schémas de surface et les niveaux du modèle.
Vous pouvez avoir plusieurs plans de surface pour chaque schéma de surface et niveau. Chaque plan de surface peut posséder des séparations de surface, des étiquettes et des choix de couleurs distincts.
Les plans de surface sont répertoriés sous le noeud Plans de surface de l'arborescence du projet. Vous pouvez les renommer. Dans l'arborescence du projet, le nom du plan de surface indique le niveau associé au plan.
Créez les schémas de surface avant de créer les plans de surface. Voir Création d'un schéma de surface.

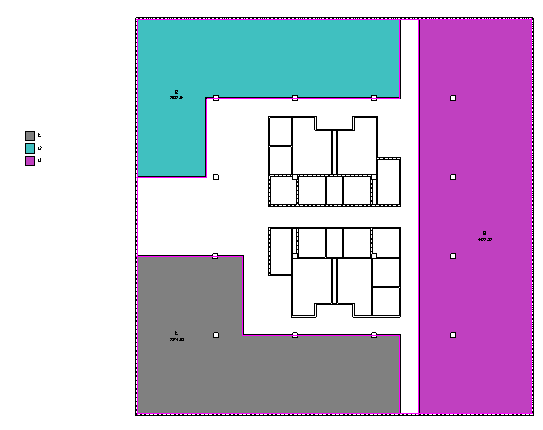

Plan de surface avec schéma de surface
