Passez en revue et modifiez les valeurs des paramètres de cote de forme de coupe des éléments d'ossature en acier laminé à chaud.
Ces propriétés de type sont créées à partir du paramètre de catégorie de famille Forme de coupe de l'élément.
Forme de coupe | Paramètres de forme de cote disponibles |
---|---|
Canalisation standard ![]() |
D.. Diamètre : diamètre externe de la forme de coupe circulaire. T. Epaisseur de conception du mur : épaisseur de conception perpendiculaire entre les surfaces extérieure et intérieure d'une forme de coupe. t. Epaisseur nominale du mur : distance perpendiculaire moyenne entre les surfaces intérieure et extérieure de la forme de coupe. y. Centre de gravité horizontal : distance entre le centre de gravité de la forme de coupe et les extrémités de gauche le long de l'axe horizontal. z . Centre de gravité vertical : distance entre le centre de gravité de la forme de coupe et les extrémités inférieures le long de l'axe vertical. alpha. Angle des axes principaux : angle de rotation entre les axes principaux et les plans de référence de la coupe. Cette option est répertoriée en tant que paramètre de famille Analyse structurelle. |

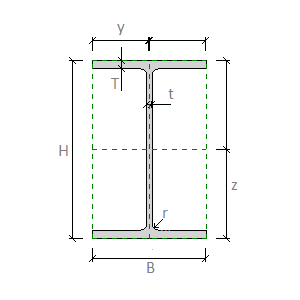

Eléments à ailes parallèles en I ![]() |
B. : Largeur : largeur externe de la forme de coupe. H. Hauteur : hauteur externe de la forme de coupe. T. Epaisseur de l'aile : distance entre les surfaces extérieures de l'aile dans la forme de la coupe. t. Epaisseur de l'âme : distance entre les surfaces extérieures de l'âme dans la forme de coupe. r. Congé de l'âme : rayon du congé entre l'âme et l'aile. y. Centre de gravité horizontal : distance entre le centre de gravité de la forme de coupe et les extrémités de gauche le long de l'axe horizontal. z . Centre de gravité vertical : distance entre le centre de gravité de la forme de coupe et les extrémités inférieures le long de l'axe vertical. alpha. Angle des axes principaux : angle de rotation entre les axes principaux et les plans de référence de la coupe. Cette option est répertoriée en tant que paramètre de famille Analyse structurelle. |

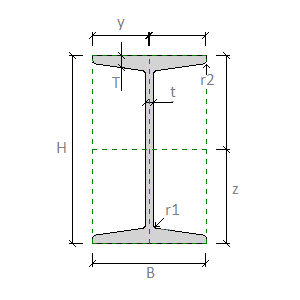

Eléments à ailes inclinées en I ![]() |
B. : Largeur : largeur externe de la forme de coupe. H. Hauteur : hauteur externe de la forme de coupe. T. Epaisseur de l'aile : distance entre les surfaces extérieures de l'aile dans la forme de la coupe. t. Epaisseur de l'âme : distance entre les surfaces extérieures de l'âme dans la forme de coupe. r1. Congé de l'âme : rayon du congé entre l'âme et l'aile. r2. Congé de l'aile : rayon du congé à l'extrémité d'une aile dans la forme de coupe. y. Centre de gravité horizontal : distance entre le centre de gravité de la forme de coupe et les extrémités de gauche le long de l'axe horizontal. z . Centre de gravité vertical : distance entre le centre de gravité de la forme de coupe et les extrémités inférieures le long de l'axe vertical. alpha. Angle des axes principaux : angle de rotation entre les axes principaux et les plans de référence de la coupe. Cette option est répertoriée en tant que paramètre de famille Analyse structurelle. |

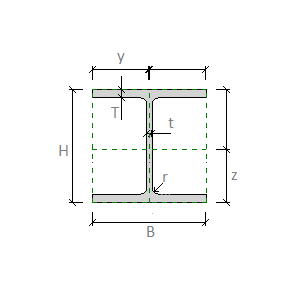

Eléments à ailes larges en I ![]() |
B. : Largeur : largeur externe de la forme de coupe. H. Hauteur : hauteur externe de la forme de coupe. T. Epaisseur de l'aile : distance entre les surfaces extérieures de l'aile dans la forme de la coupe. t. Epaisseur de l'âme : distance entre les surfaces extérieures de l'âme dans la forme de coupe. r. Congé de l'âme : rayon du congé entre l'âme et l'aile. y. Centre de gravité horizontal : distance entre le centre de gravité de la forme de coupe et les extrémités de gauche le long de l'axe horizontal. z . Centre de gravité vertical : distance entre le centre de gravité de la forme de coupe et les extrémités inférieures le long de l'axe vertical. alpha. Angle des axes principaux : angle de rotation entre les axes principaux et les plans de référence de la coupe. Cette option est répertoriée en tant que paramètre de famille Analyse structurelle. |

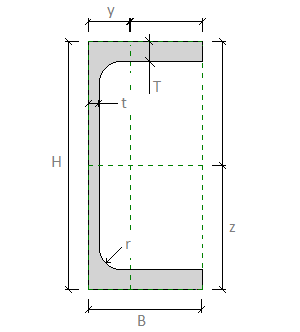

Profilé en C à ailes parallèles ![]() |
B. : Largeur : largeur externe de la forme de coupe. H. Hauteur : hauteur externe de la forme de coupe. T. Epaisseur de l'aile : distance entre les surfaces extérieures de l'aile dans la forme de la coupe. t. Epaisseur de l'âme : distance entre les surfaces extérieures de l'âme dans la forme de coupe. r. Congé de l'âme : rayon du congé entre l'âme et l'aile. y. Centre de gravité horizontal : distance entre le centre de gravité de la forme de coupe et les extrémités de gauche le long de l'axe horizontal. z . Centre de gravité vertical : distance entre le centre de gravité de la forme de coupe et les extrémités inférieures le long de l'axe vertical. alpha. Angle des axes principaux : angle de rotation entre les axes principaux et les plans de référence de la coupe. Cette option est répertoriée en tant que paramètre de famille Analyse structurelle. |

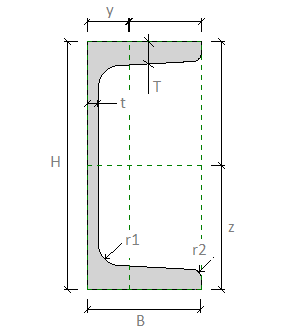

Profilé en C à ailes inclinées ![]() |
B. : Largeur : largeur externe de la forme de coupe. H. Hauteur : hauteur externe de la forme de coupe. T. Epaisseur de l'aile : distance entre les surfaces extérieures de l'aile dans la forme de la coupe. t. Epaisseur de l'âme : distance entre les surfaces extérieures de l'âme dans la forme de coupe. r1. Congé de l'âme : rayon du congé entre l'âme et l'aile. r2. Congé de l'aile : rayon du congé à l'extrémité d'une aile dans la forme de coupe. y. Centre de gravité horizontal : distance entre le centre de gravité de la forme de coupe et les extrémités de gauche le long de l'axe horizontal. z . Centre de gravité vertical : distance entre le centre de gravité de la forme de coupe et les extrémités inférieures le long de l'axe vertical. alpha. Angle des axes principaux : angle de rotation entre les axes principaux et les plans de référence de la coupe. Cette option est répertoriée en tant que paramètre de famille Analyse structurelle. |

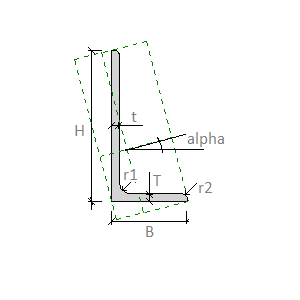

Angle en L ![]() |
B. : Largeur : largeur externe de la forme de coupe. H. Hauteur : hauteur externe de la forme de coupe. T. Epaisseur de l'aile : distance entre les surfaces extérieures de l'aile dans la forme de la coupe. t. Epaisseur de l'âme : distance entre les surfaces extérieures de l'âme dans la forme de coupe. r1. Congé de l'âme : rayon du congé entre l'âme et l'aile. r2. Congé de l'aile : rayon du congé à l'extrémité d'une aile dans la forme de coupe. y. Centre de gravité horizontal : distance entre le centre de gravité de la forme de coupe et les extrémités de gauche le long de l'axe horizontal. z . Centre de gravité vertical : distance entre le centre de gravité de la forme de coupe et les extrémités inférieures le long de l'axe vertical. alpha. Angle des axes principaux : angle de rotation entre les axes principaux et les plans de référence de la coupe. Cette option est répertoriée en tant que paramètre de famille Analyse structurelle. |

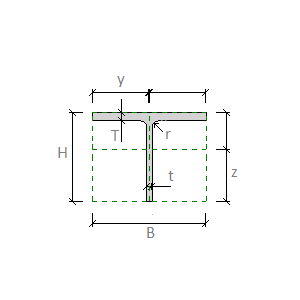

Eléments à ailes parallèles en I ![]() |
B. : Largeur : largeur externe de la forme de coupe. H. Hauteur : hauteur externe de la forme de coupe. T. Epaisseur de l'aile : distance entre les surfaces extérieures de l'aile dans la forme de la coupe. t. Epaisseur de l'âme : distance entre les surfaces extérieures de l'âme dans la forme de coupe. r. Congé de l'âme : rayon du congé entre l'âme et l'aile. y. Centre de gravité horizontal : distance entre le centre de gravité de la forme de coupe et les extrémités de gauche le long de l'axe horizontal. z . Centre de gravité vertical : distance entre le centre de gravité de la forme de coupe et les extrémités inférieures le long de l'axe vertical. alpha. Angle des axes principaux : angle de rotation entre les axes principaux et les plans de référence de la coupe. Cette option est répertoriée en tant que paramètre de famille Analyse structurelle. |

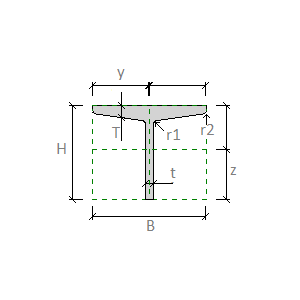

Eléments à ailes inclinées en I ![]() |
B. : Largeur : largeur externe de la forme de coupe. H. Hauteur : hauteur externe de la forme de coupe. T. Epaisseur de l'aile : distance entre les surfaces extérieures de l'aile dans la forme de la coupe. t. Epaisseur de l'âme : distance entre les surfaces extérieures de l'âme dans la forme de coupe. r1. Congé de l'âme : rayon du congé entre l'âme et l'aile. r2. Congé de l'aile : rayon du congé à l'extrémité d'une aile dans la forme de coupe. y. Centre de gravité horizontal : distance entre le centre de gravité de la forme de coupe et les extrémités de gauche le long de l'axe horizontal. z . Centre de gravité vertical : distance entre le centre de gravité de la forme de coupe et les extrémités inférieures le long de l'axe vertical. alpha. Angle des axes principaux : angle de rotation entre les axes principaux et les plans de référence de la coupe. Cette option est répertoriée en tant que paramètre de famille Analyse structurelle. |

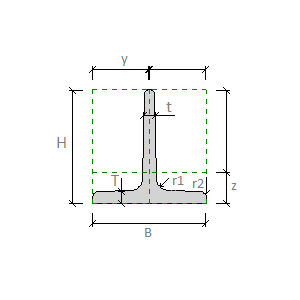

Profilés en T ![]() |
B. : Largeur : largeur externe de la forme de coupe. H. Hauteur : hauteur externe de la forme de coupe. T. Epaisseur de l'aile : distance entre les surfaces extérieures de l'aile dans la forme de la coupe. t. Epaisseur de l'âme : distance entre les surfaces extérieures de l'âme dans la forme de coupe. r1. Congé de l'âme : rayon du congé entre l'âme et l'aile. r2. Congé de l'aile : rayon du congé à l'extrémité d'une aile dans la forme de coupe. y. Centre de gravité horizontal : distance entre le centre de gravité de la forme de coupe et les extrémités de gauche le long de l'axe horizontal. z . Centre de gravité vertical : distance entre le centre de gravité de la forme de coupe et les extrémités inférieures le long de l'axe vertical. alpha. Angle des axes principaux : angle de rotation entre les axes principaux et les plans de référence de la coupe. Cette option est répertoriée en tant que paramètre de famille Analyse structurelle. |
