Numérotation des armatures des nomenclatures et annotations

Les éléments d'armature sont numérotés à l'insertion. La numérotation permet la mise en correspondance des éléments d'armatures pour les nomenclatures et les étiquettes.

Vidéo : Numérotation des armatures

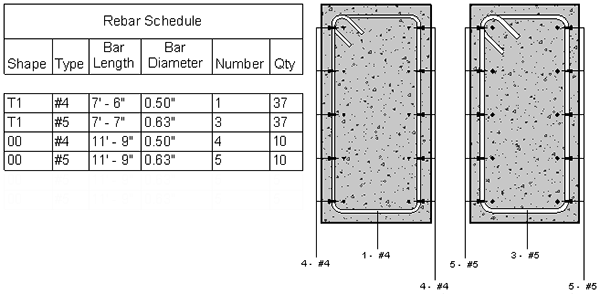

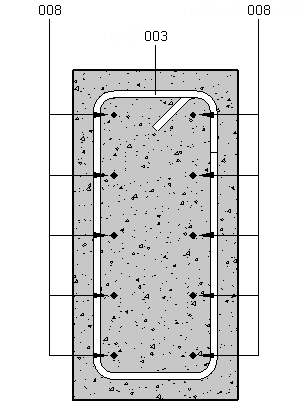

Dans les ensembles affectés, les numéros des armatures et panneaux de treillis correspondent à ceux des mêmes type, taille, matériau et forme. Les étiquettes dans la vue en coupe suivante affichent cette relation de mise en correspondance numérique.

Le numéro d'une occurrence d'armature ou de panneau de treillis peut être consulté dans la palette Propriétés, sous Données d'identification. Notez que l'armature et les panneaux de treillis conservent des séquences de numérotation distinctes dans un projet.

Vous pouvez ajouter les numéros d'armature dans une nomenclature, les compter et les étiqueter.

Remarque : Lorsque vous supprimez des éléments d'armature d'un projet, les numéros de l'armature sont conservés jusqu'à leur modification à l'aide de l'outil Supprimer l'espace de la boîte de dialogue Numérotation des armatures.
