Résolution du volume des cavités, des cages et des gaines techniques

Pour créer une analyse des charges de chauffage et de refroidissement, l'identification des composants de délimitation de pièce intérieurs et extérieurs doit être correcte. Lorsque vous le pouvez, placez un composant d'espace dans les cavités, cages et gaines techniques. Toutefois, certaines surfaces sont trop petites pour permettre le placement d'un espace.

Dans ce cas, vous pouvez représenter le volume de ces petits espaces à l'aide d'une des deux méthodes suivantes :

La taille et la forme de ces petites surfaces déterminent la manière de représenter le volume.

Désactivation des paramètres Limite de pièce

  1. Cliquez avec le bouton droit de la souris sur le mur situé entre un espace et la petite surface, puis cliquez sur Propriétés dans le menu contextuel.
  2. Dans la palette Propriétés, sous Contraintes, désactivez Limite de pièce.
  3. Cliquez sur OK.

    L'ombrage pour l'espace tangent qui remplit les surfaces et le volume pour la cavité, la cage ou la gaines techniques est automatiquement inclus dans l'espace tangent.

  4. Répétez la procédure pour désactiver le paramètre de limite de pièce pour des surfaces similaires du modèle.
    Remarque : Lorsque vous travaillez sur un modèle lié, vous devez désactiver ce paramètre dans le modèle lié.

Surface considérée comme un espace de dégagement

  1. Examinez la description des espaces de dégagement avant de régler l'option Tolérance de l'espace de dégagement.

    Souvent, il est plus sûr de désactiver le paramètre de limite de pièce pour un espace particulier que d'appliquer l'option Tolérance de l'espace de dégagement sur l'ensemble du modèle.

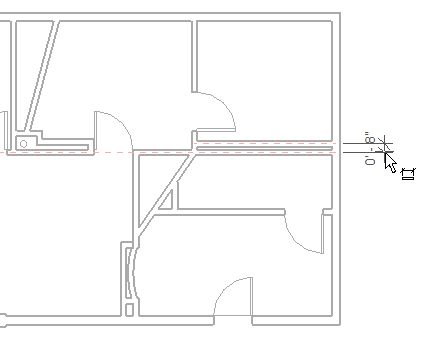

  2. Cliquez sur l'onglet Annoterle groupe de fonctions Cote Linéaire, puis déterminez la distance entre les axes des murs de délimitation de pièce qui ferment le dégagement.
  3. Cliquez sur l'onglet Gérerle groupe de fonctions Paramètres.
  4. Dans la palette Propriétés, sous Analyse d'énergie, cliquez sur Modifier.
  5. Dans la boîte de dialogue Paramètres énergétiques, spécifiez une tolérance de l'espace de dégagement supérieure ou égale à la distance entre les axes du mur.

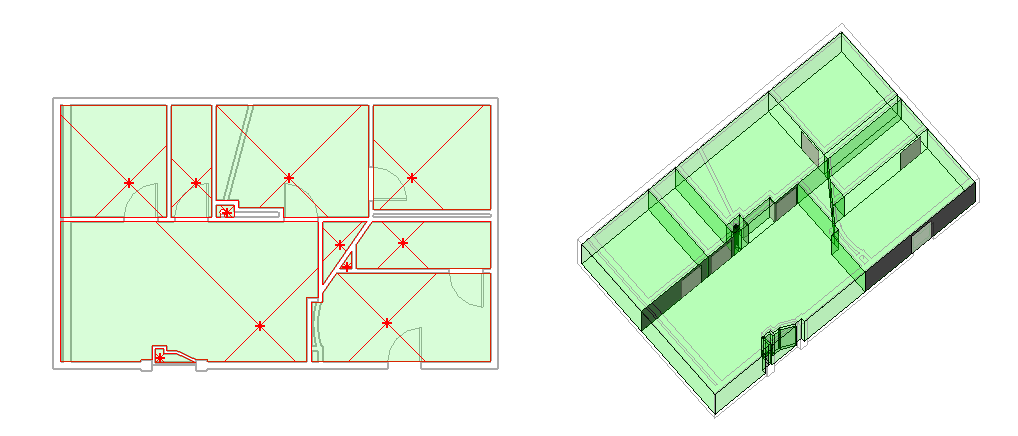

  6. Le modèle de l'illustration ci-dessus est prêt pour l'analyse des charges. Le plan d'étage se trouve à gauche et le modèle analytique créé dans la boîte de dialogue Charges de chauffage et de refroidissement se trouve à droite. Les espaces ont été placés pour toutes les surfaces symétriques et asymétriques, y compris le composant in situ placé sur l'ouverture, en bas du modèle. L'espace (le plus à gauche) n'est pas un dégagement, car il n'existe aucun espace à gauche du mur extérieur. Le paramètre de limite de pièce a été désactivé pour le mur séparant cette surface des espaces tangents. Ce paramètre a également été désactivé pour les murs séparant la surface inclinée et la petite surface rectangulaire, au centre inférieur du projet. Lorsque le paramètre de limite de pièce est désactivé, l'ombrage s'affiche en tant que partie intégrante des espaces tangents pour ces surfaces. Les espaces de dégagement s'affichent non ombrés dans la vue de plan d'étage. Toutefois, ils s'affichent dans le modèle analytique (dans la boîte de dialogue Charges de chauffage et de refroidissement) et sont calculés lors de l'analyse des charges de chauffage et de refroidissement.
