Cet outil examine les systèmes de canalisation que vous créez dans un projet pour vérifier que chaque système est attribué à un système défini par l'utilisateur et qu'il est correctement connecté.
Vérification de systèmes de canalisation
Pour vérifier les connexions des systèmes de canalisation dans le modèle, cliquez sur l'onglet Analyser
le groupe de fonctions Vérifier les systèmes
Vérifier les systèmes de canalisation.

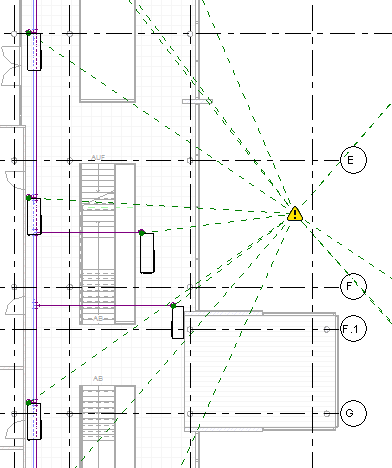

- Le système n'est pas connecté correctement.
Un système est considéré comme non connecté correctement lorsque des éléments dans le système ne sont pas connectés à un réseau physique. Par exemple, un système possédant un ou plusieurs appareils non connectés dans un réseau de canalisations est considéré comme non connecté correctement.
- La configuration du flux et la configuration de la demande ne correspondent pas.
- La direction du flux ne correspond pas.

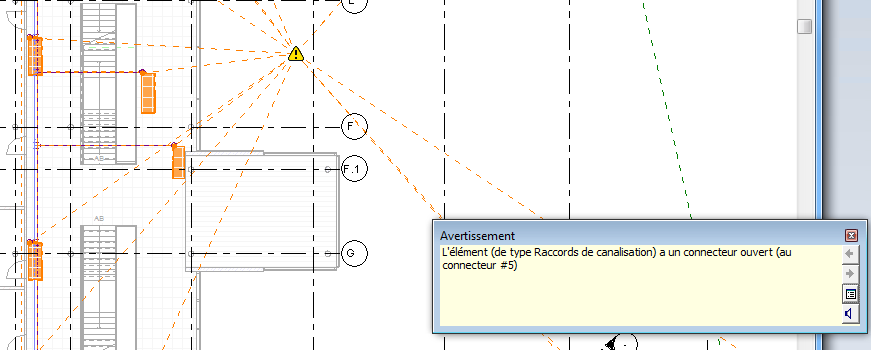

Cliquez sur un marqueur d'avertissement pour afficher le message correspondant. Dans le message d'avertissement, cliquez sur les boutons fléchés pour faire défiler les messages de la liste. Cliquez sur
Développer la boîte de dialogue des avertissements pour afficher les détails du message d'avertissement.
Affichage des déconnexions
le groupe de fonctions Vérifier les systèmes
Afficher les déconnexions et sélectionnez un ou plusieurs des éléments suivants : - Gaine
- Canalisation
- Chemin de câbles et conduit
- Electrique
- Tirant
Dans l'exemple suivant, les marqueurs de déconnexion des canalisations ont été sélectionnés.
Cliquez sur un marqueur d'avertissement pour afficher le message correspondant. Cliquez sur Développer la boîte de dialogue des avertissements pour afficher les détails du message d'avertissement.
