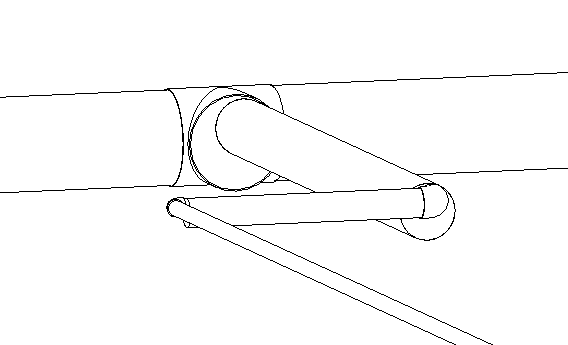

Bien que la canalisation soit concentrique, vous pouvez appliquer la justification à des canalisations de tailles différentes.
L'éditeur de justification permet d'aligner les faces supérieures, inférieures et latérales des canalisations d'une coupe du système.
le groupe de fonctions Modifier
Point de contrôle pour sélectionner l'extrémité de la coupe de gaines qui sera utilisée comme référence pour la justification, comme l'indique une flèche qui s'affiche à l'extrémité de la branche.
Chaque clic sélectionne alternativement le segment de début ou de fin, comme indiqué par une flèche à chaque extrémité de la branche.
| Cliquez sur... | Pour un alignement sur... |
|---|---|
|
Haut Gauche |
|
Haut Centre |
|
Haut Droite |
|
Milieu Gauche |
|
Milieu Centre |
|
Milieu Droit |
|
Bas Gauche |
|
Bas Centre |
|
Bas Droite |

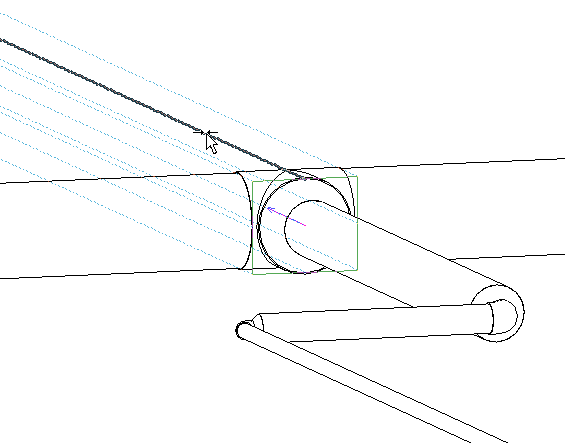

Ligne d'alignement et sélectionner une ligne de référence dans la zone de dessin. Cette fonction s'avère particulièrement utile dans une vue 3D, lorsque l'option Lignes fines est sélectionnée et que le style visuel est défini sur Image filaire. Elle affiche des lignes de référence en pointillés sur les bords et au centre des faces de la canalisation de référence, comme illustré.

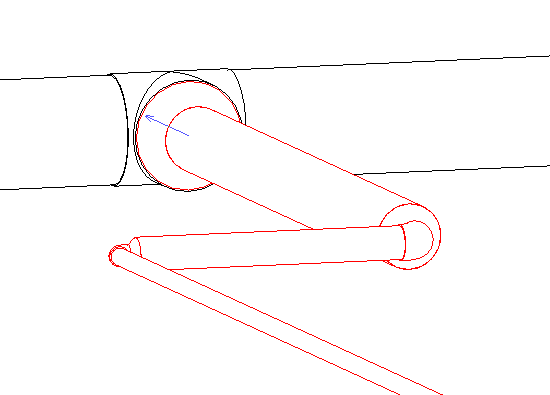

Les canalisations présentées ici ont été justifiées selon le haut et le centre du grand segment connecté au té.
