Modification d'un contreventement

Après avoir ajouté un contreventement, vous pouvez modifier ses propriétés pour contrôler la façon dont il conserve sa position le long d'une poutre.

Chaque extrémité du contreventement peut être conservée sur une poutre en fonction d'une distance ou d'un rapport de longueur établi(e) à partir des extrémités de la poutre. Si vous modifiez la position ou la longueur de la poutre attachée, le contreventement s'adapte à la modification en fonction des paramètres sélectionnés.

Vous pouvez modifier la géométrie de contreventement comme les poutres. Cela inclut les décalages, le retrait et le placement par rapport à des lignes de justification.

Propriétés d'attachement de contreventement

Pour modifier les propriétés du contreventement

Pour définir les paramètres d'attachement

Pour définir l'extrémité de l'élément référencé

  1. Sélectionnez un contreventement.
  2. Dans la palette Propriétés, sous Structure, sélectionnez l'une des options de type d'attachement de début suivantes.
    • Distance : si le point de départ du contreventement se situe sur une poutre, cette valeur permet de spécifier la distance entre l'extrémité la plus proche de la poutre et le point de départ du contreventement.
    • Rapport : si le point de départ du contreventement se situe sur une poutre, cette valeur permet de spécifier le pourcentage le long de la poutre où est placé le point de départ. La valeur 0.5, par exemple, place le point de départ à mi-chemin entre chacune des extrémités de la poutre attachée.

    Après la sélection de l'une ou l'autre option, entrez une valeur pour Rapport de l'attachement de début ou Distance de l'attachement de début. Si le point de départ du contreventement se situe sur un poteau, ce paramètre n'est pas disponible pour cette extrémité du contreventement.

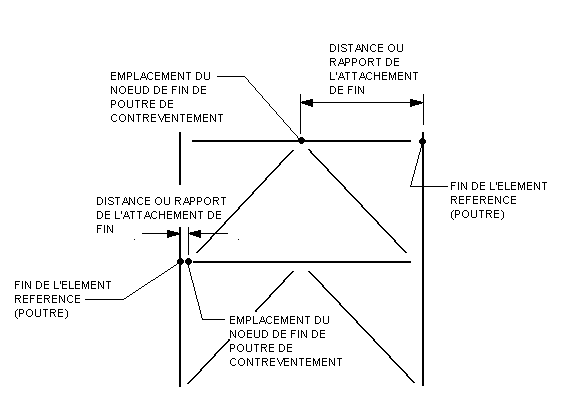

  3. Sélectionnez une valeur pour la propriété Fin de l'élément référencé. Ceci permet de spécifier l'extrémité à partir de laquelle la distance ou le rapport sont mesurés sur l'élément référencé (la poutre).
    Remarque : Si l'extrémité du contreventement est attachée à un poteau ou à un mur, vous pouvez définir le niveau et le décalage afin de spécifier la hauteur du point.
  4. Dans la palette des propriétés, sous Structure, sélectionnez le Type d'attachement de fin.
    • Distance : si le point d'arrivée du contreventement se situe sur une poutre, cette valeur permet de spécifier la distance entre l'extrémité la plus proche de la poutre et le point d'arrivée du contreventement.
    • Rapport : si le point d'arrivée du contreventement se situe sur une poutre, cette valeur permet de spécifier le pourcentage le long de la poutre sur laquelle se trouve le point d'arrivée. La valeur 0.5, par exemple, place le point d'arrivée à mi-chemin entre chacune des extrémités de la poutre attachée.

    Une fois l'une des options sélectionnée, spécifiez la valeur de la propriété Rapport de l'attachement de début. Si le point de départ du contreventement se situe sur un poteau, ce paramètre n'est pas disponible pour cette extrémité du contreventement.
