L'exemple suivant montre comment Revit calcule la perte de charge pour un segment de gaine rectangulaire 36" x 24" de 100 pieds transportant un écoulement d'air de 12 000 CFM.
- Densité de l'air = 0.0751 lbs/pieds cu.
- Viscosité dynamique de l'air = 0.01805 CP (air atmosphérique standard à 66 degrés F)
- Rugosité = 0.0003' (gaine en acier galvanisé lisse moyenne, telle que définie dans le manuel 2005 ASHRAE Handbook: Fundamentals, page 35.7)

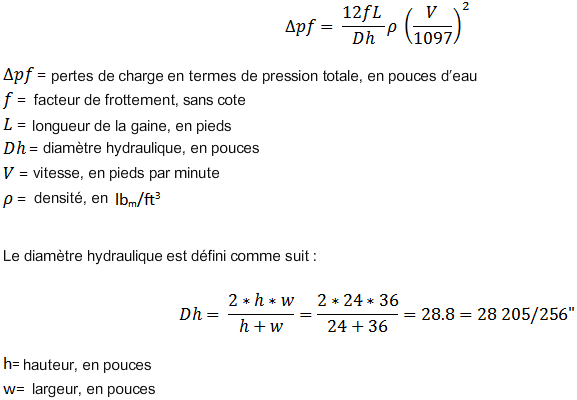

La perte de charge est définie comme suit :
Cette valeur correspond à la valeur du paramètre Diamètre hydraulique dans les propriétés de la gaine.

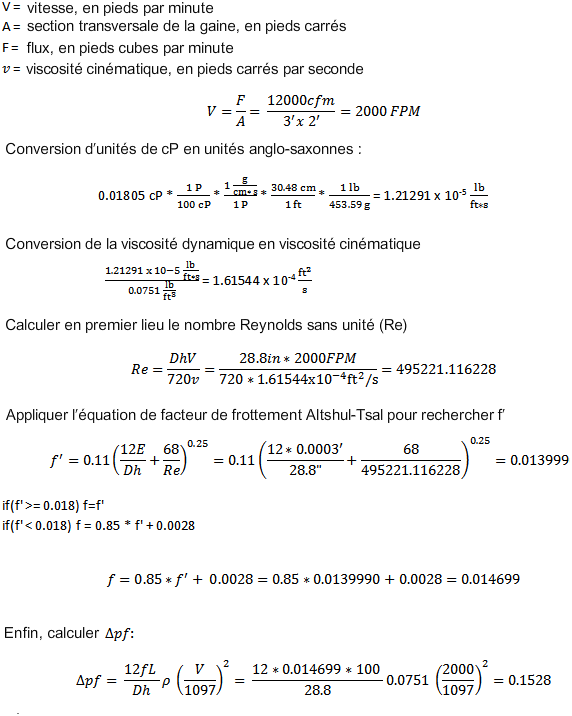

La vitesse est basée sur la section transversale, où :
La valeur de la perte de charge calculée correspond à la valeur trouvée dans les propriétés de la gaine dans Revit.
