Création d'un toit par extrusion

Crée un toit par extrusion d'un profil dont vous avez effectué l'esquisse.

1. Affichez une vue 3D, de coupe ou d'élévation.
2. Cliquez sur l'onglet Architecturele groupe de fonctions Créationla liste déroulante Toit (Toit par extrusion).
3. Spécifiez le plan de construction.
4. Dans la boîte de dialogue Niveau de référence du toit et décalage, sélectionnez une valeur pour le niveau. Le niveau le plus élevé du projet est sélectionné par défaut.
5. Définissez une valeur pour Décalage afin d'élever ou d'abaisser le toit à partir de son niveau de référence. Revit place un plan de référence par rapport au décalage spécifié. Le plan de référence vous permet de contrôler la position du toit extrudé par rapport à un niveau.
6. Esquissez le profil du toit en tant que boucle ouverte.


   Esquisse du profil du toit à l'aide de l'outil Spline

7. Cliquez sur (Terminer le mode de modification), puis ouvrez une vue 3D.

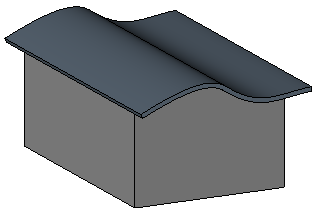

   Toit extrudé terminé

   Attachez des murs au toit, si vous le souhaitez.

   Après avoir créé un toit par extrusion, vous pouvez changer l'hôte du toit ou modifier son plan de construction.

   Remarque : Pour appliquer une vitre inclinée, sélectionnez le toit et, dans le sélecteur de type, choisissez Vitre inclinée. Vous pouvez placer des quadrillages de murs-rideaux sur les panneaux de murs-rideaux des vitres inclinées. Appuyez sur la touche Tab pour passer du quadrillage horizontal au quadrillage vertical et inversement.
