Création d'un réseau linéaire

Vous pouvez spécifier la distance entre les éléments d'un réseau.

1. Effectuez l'une des opérations suivantes :
   • Sélectionnez les éléments à copier dans un réseau, puis cliquez sur l'onglet Modifier | <Elément>,le groupe de fonctions Modifierla liste déroulante Copier (Réseau).
   • Cliquez sur l'onglet Modifier le groupe de fonctions Modifierla liste déroulante Copier (Réseau), sélectionnez les éléments à copier dans un réseau, puis cliquez sur Entrée.
2. Dans la barre des options, cliquez sur (Linéaire).
3. Sélectionnez les options requises :
   • Regrouper et associer : inclut chaque membre du réseau dans un groupe. Si cette option n'est pas activée, Revit LT crée le nombre spécifié de copies sans les regrouper. Une fois placée, chaque copie agit de manière indépendante.
     Remarque : Regrouper et associer ne s'affiche que lorsque vous travaillez dans l'Editeur de familles. Cette option n'est pas disponible lorsque vous travaillez dans l'environnement de projet.
   • Nombre : indique le nombre total de copies (des éléments sélectionnés) dans le réseau.
   • Déplacer jusqu'au :
     • 2ème : spécifie l'espacement entre chaque élément du réseau. Les autres éléments du réseau s'affichent après le second élément.
     • Dernier : spécifie la portée totale du réseau. Les éléments du réseau sont espacés uniformément entre le premier et le dernier éléments.
   • Contraindre : limite le mouvement des éléments du réseau le long des vecteurs perpendiculaires ou colinéaires aux éléments sélectionnés.
4. Si vous avez sélectionné Déplacer vers 2ème, placez les éléments du réseau de la façon suivante :
   1. Cliquez dans la zone de dessin pour placer un point de départ de mesure.
   2. Déplacez le pointeur de la distance souhaitée pour l'espacement des éléments. Une case s'affiche au déplacement du pointeur. Elle indique la taille des éléments sélectionnés. La case se déplace aux points d'accrochage. Une cote s'affiche entre l'emplacement indiqué par le premier clic et la position actuelle du pointeur.
   3. Cliquez à nouveau pour placer le deuxième élément ou tapez une cote et appuyez sur Entrée.
5. Si vous avez sélectionné Déplacer vers Dernier, placez les éléments du réseau de la façon suivante :
   1. Cliquez dans la zone de dessin pour placer un point de départ de mesure.
   2. Déplacez le pointeur à l'emplacement souhaité pour le dernier élément du réseau. Une case s'affiche au déplacement du pointeur. Elle indique la taille des éléments sélectionnés. La case se déplace aux points d'accrochage. Une cote s'affiche entre l'emplacement indiqué par le premier clic et la position actuelle du pointeur.
   3. Cliquez à nouveau pour placer le dernier élément ou indiquez une cote et appuyez sur Entrée.
6. Si vous avez sélectionné Regrouper et associer dans la barre des options, une case contenant le nombre de copies à créer dans le réseau s'affiche. Au besoin, modifiez ce nombre et appuyez sur Entrée.

Revit LT crée le nombre spécifié de copies des éléments sélectionnés et les place selon l'espacement requis.

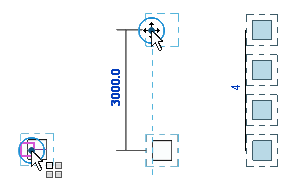

Exemple
