Esquissez une moitié d'ellipse.
- Sélectionnez un outil permettant de tracer une ellipse.
Par exemple, cliquez sur l'onglet Annoter
le groupe de fonctions Détail
(Ligne de détail). - Cliquez sur l'onglet Placer Lignes (ou l'onglet Placer <Elément> ou Créer <Elément> correspondant)le groupe de fonctions Dessiner
(Ellipse partielle) ou
(Choisir des lignes). Remarque : L'option Choisir des lignes permet de sélectionner le bord ou la face d'une autre ellipse. - Si vous avez sélectionné Choisir des lignes, dans la barre des options, vous pouvez spécifier une valeur de décalage. Remarque : Pour une ellipse, l'option Décalage est uniquement disponible lorsque vous sélectionnez Choisir des lignes.
- Cliquez dans la zone de dessin.
L'accrochage est activé pour l'ellipse partielle et un aperçu de celle-ci s'affiche.

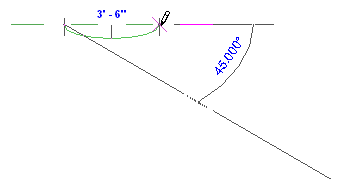

- Eloignez le pointeur du premier point afin de définir l'orientation et l'étendue de l'axe principal.
- Cliquez lorsque la valeur souhaitée s'affiche ou entrez une valeur, puis appuyez sur la touche ENTREE.
- Déplacez le pointeur pour obtenir la forme d'ellipse partielle de votre choix et cliquez, ou saisissez une valeur et appuyez sur la touche ENTREE.
