Orienter le projet vers le nord

Fait pivoter le modèle complet dans les vues en plan, en modifiant son orientation sur Nord du projet (partie supérieure de la zone de dessin).

Pour faire pivoter une vue vers le nord géographique, utilisez l'outil Faire pivoter le nord géographique.

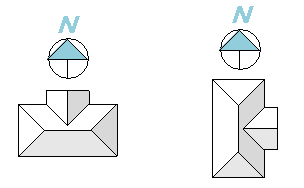

L'exemple suivant illustre le modèle avant et après l'utilisation de l'outil Orienter le projet vers le nord.

L'outil Orienter le projet vers le nord effectue les opérations suivantes :

• Il a une incidence sur les éléments de modèle et les éléments de détail spécifiques à la vue, y compris les notes textuelles, les lignes de détail, les zones remplies, les nuages de révision, etc.
• Il préserve la position relative des liens.
• Il a une incidence sur les vues en plan dont la propriété Orientation est définie comme Nord du projet. Il n'a pas d'incidence sur les vues de dessin, les repères de vues en plan, ou d'autres types de vues.

Remarque : Si le modèle contient des liens verrouillés par le positionnement partagé, vous ne pouvez pas orienter le projet vers le nord. Voir Coordonnées partagées et modèles liés dans Revit LT.

Pour orienter le projet vers le nord

1. Ouvrez une vue en plan, puis dans la palette Propriétés, vérifiez que la propriété Orientation est définie sur Nord du projet.

   Lorsque vous orientez le projet vers le nord pour cette vue, les autres vues en plan pour lesquelles Orientation est défini sur Nord du projet sont également modifiées.

2. Cliquez sur l'onglet Gérerle groupe de fonctions Emplacement du projetla liste déroulante Position Orienter le projet vers le nord.
3. Dans la boîte de dialogue Orienter le projet, sélectionnez l'option de votre choix.
4. Cliquez sur OK.

Un message s'affiche pour confirmer la rotation du projet. Vérifiez les résultats dans toutes les vues en plan.

Le message affiche également les erreurs, le cas échéant. Vous pouvez exporter cette liste d'erreurs pour les lire et les corriger.
