Création d'un mur in situ

L'outil Mur in situ permet de créer un mur conçu manuellement à l'aide d'une géométrie unique qui n'est pas possible avec les autres outils de mur.

1. Cliquez sur l'une des options suivantes :
   • Onglet Architecturegroupe de fonctions Créationliste déroulante Mur (Mur in situ)
   • Onglet Structuregroupe de fonctions Structureliste déroulante Mur (Mur in situ)
2. Saisissez le nom à attribuer au nouveau type de mur in situ.

   L'Editeur de familles s'ouvre et la géométrie existante du modèle de bâtiment s'affiche en demi-teinte.

3. Utilisez l'Editeur de familles pour dessiner le mur.

   Par exemple, dans l'onglet Créerle groupe de fonctions Formes, utilisez les outils d'extrusion, de révolution, de balayage, de raccordement par chemin et de vide pour créer la géométrie dans le mur in situ. Voir Création de géométries solide et vide et Esquisse d'éléments.

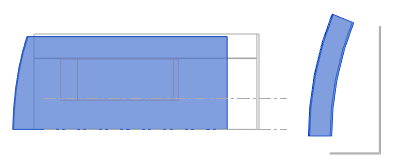

   L'image suivante représente un mur in situ dans une vue d'élévation ou une vue en plan. Les autres géométries du modèle s'affichent en demi-teinte.


4. Cliquez sur (Terminer le modèle).

   Le mur in situ s'affiche dans le modèle.

5. Dans l'environnement de projet, poursuivez la conception du modèle.
