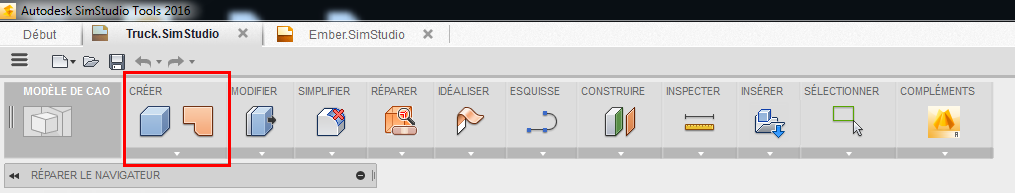

Toutes les commandes présentées ici se trouvent dans la partie Solides du groupe de fonctions CREER.

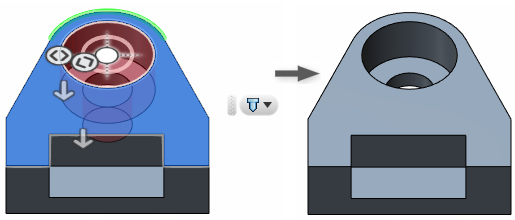

Perçage
Accédez à CREER
Perçage pour créer une fonction d'extrusion rectangulaire sur un plan de construction ou une face.
Mises en surbrillance des commandes :
- Les info-bulles du curseur vous guident tout au long du processus.
- Vous pouvez cliquer sur la géométrie pour accrocher le centre de perçage à l'emplacement approprié.
- Utilisez les manipulateurs et les champs de saisie de la boîte de dialogue pour définir les différentes cotes en fonction du type de perçage.
- Pour définir les cotes, vous pouvez également cliquer sur les flèches déroulantes de la boîte de dialogue et sélectionner les cotes, choisir l'option Mesurer ou Ancrer à nouveau.
- Choisissez le paramètre Objets à couper correspondant à vos besoins de modélisation.
Spire
Accédez à CREERAutres solides Spire pour créer une géométrie de solide hélicoïdale.
Mises en surbrillance des commandes :
- Les info-bulles du curseur vous guident tout au long du processus.
- Commencez par le contour de spire sur une face ou un plan.
- Contrôlez la spire Type et la géométrie associée à l'aide de plusieurs listes déroulantes.
- Utilisez les manipulateurs et les champs de saisie de la boîte de dialogue pour définir les cotes et les décomptes en fonction du type de spire.
- Pour définir les cotes, vous pouvez également cliquer sur les flèches déroulantes de la boîte de dialogue et sélectionner les cotes, choisir l'option Mesurer ou Ancrer à nouveau.
- Sélectionnez l'opération booléenne correspondant à vos besoins de modélisation.
- Choisissez le paramètre Objets à couper correspondant à vos besoins de modélisation.
Filetage
Accédez à CREERAutres solidesFiletage pour créer des représentations symboliques ou des filetages de modèles sur un cylindre solide.
Mises en surbrillance des commandes :
- Les info-bulles du curseur vous guident tout au long du processus.
- Commencez par le contour de spire sur une face ou un plan.
- Contrôlez la spire Type et la géométrie associée à l'aide de plusieurs listes déroulantes.
- Utilisez les manipulateurs et les champs de saisie de la boîte de dialogue pour définir les cotes et les décomptes en fonction du type de spire.
- Pour définir les cotes, vous pouvez également cliquer sur les flèches déroulantes de la boîte de dialogue et sélectionner les cotes, choisir l'option Mesurer ou Ancrer à nouveau.
- Sélectionnez l'opération booléenne correspondant à vos besoins de modélisation.
- Choisissez le paramètre Objets à couper correspondant à vos besoins de modélisation.

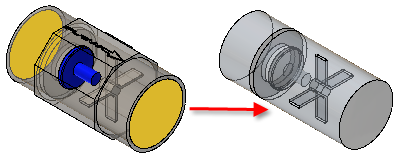

Volume de fluide
Accédez à CREERVolume de fluide afin de créer un modèle solide en fonction de la forme interne ou externe des corps sélectionnés.
Mises en surbrillance des commandes :
- Les info-bulles du curseur vous guident tout au long du processus.
- Choisissez des corps pour définir les limites de volume.
- Les opérations booléennes créent le volume de fluide. En tant que telle, la modélisation des volumes internes et externes doit être discrète.
- Utilisez des outils tels que Face fermeture, Lissage et Balayage, le cas échéant, pour fermer les ouvertures entre les volumes internes et externes.
- Utilisez les manipulateurs et les champs de saisie de la boîte de dialogue pour définir la valeur Décalage.
- Pour définir les cotes, vous pouvez également cliquer sur les flèches déroulantes de la boîte de dialogue et sélectionner les cotes, choisir l'option Mesurer ou Ancrer à nouveau.
- Les faces tangentes et lisses sont automatiquement fusionnées. Utilisez la fonction Résultat de la scission pour conserver les faces séparées.
