Navigateur

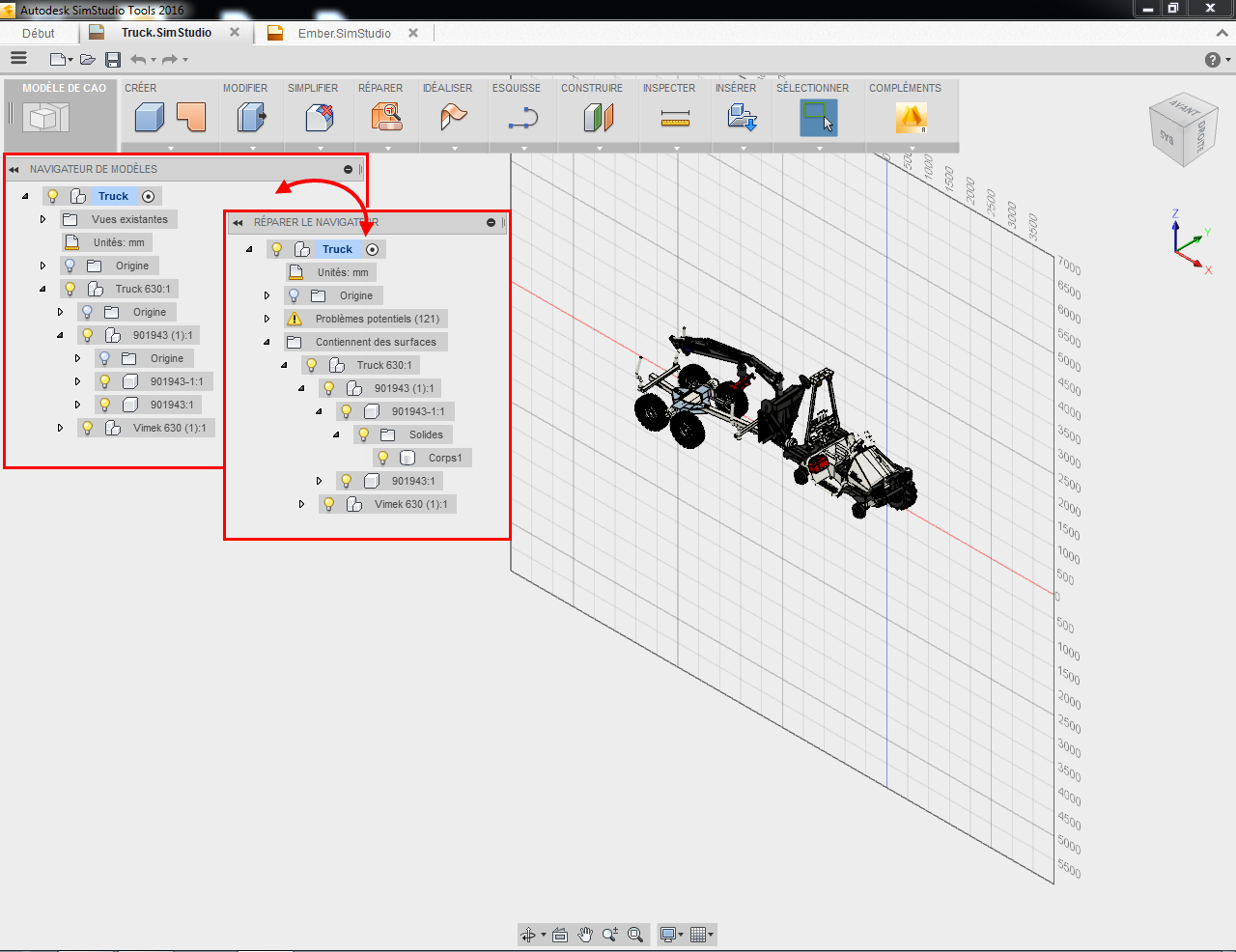

Utilisez le navigateur SimStudio pour accéder aux données de modèle et aux éventuels problèmes de géométrie. Basculez entre le modèle et les navigateurs de réparation à l'aide de l'option REPARER Afficher Réparer le navigateur/Afficher le navigateur par défaut.

Mises en surbrillance :

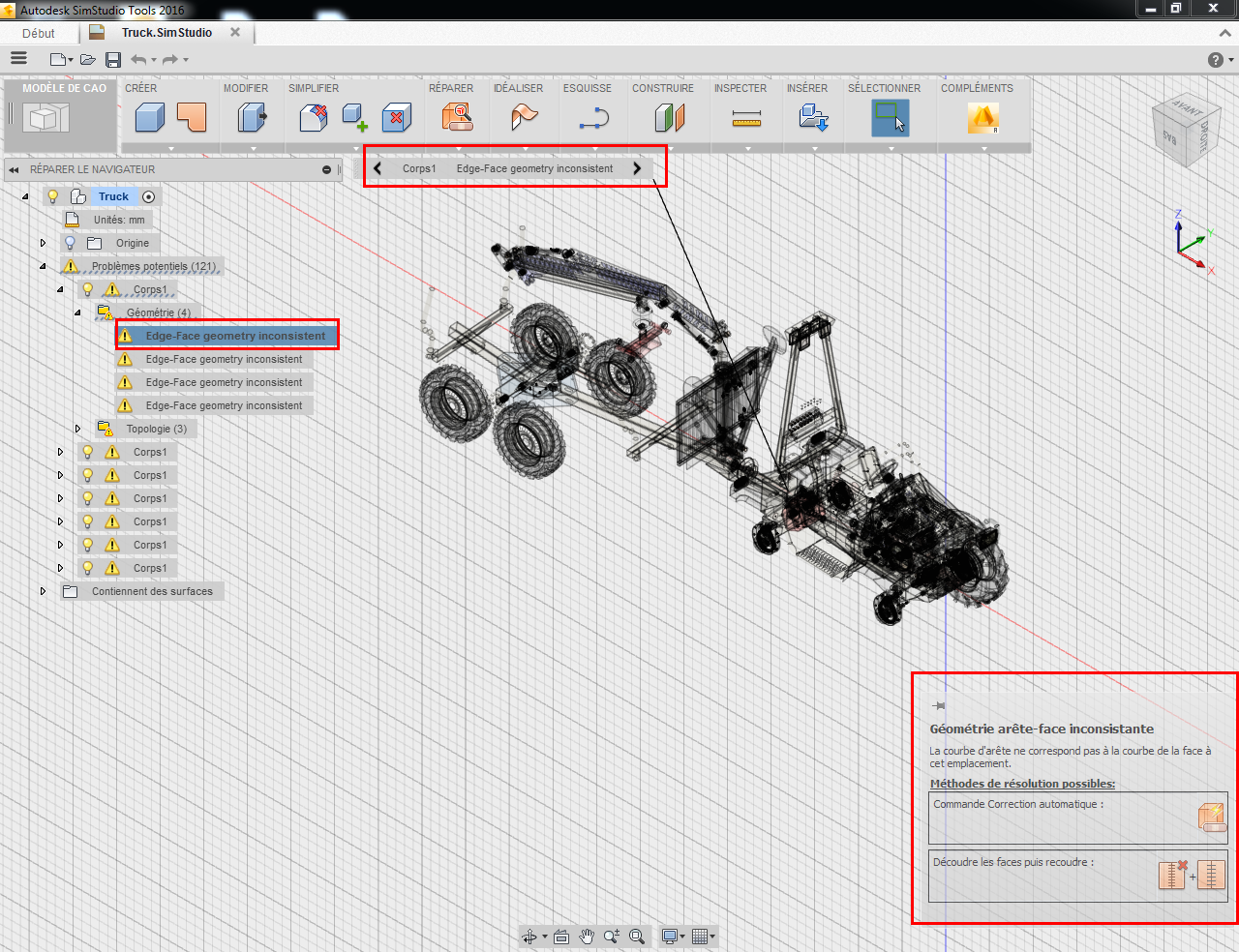

• Développez les noeuds des problèmes potentiels et cliquez dessus pour les mettre en surbrillance dans la fenêtre graphique et afficher le guide de réparation.


• Accédez à l'option Contiennent des surfaces pour identifier rapidement la géométrie de la surface libre.
• Cliquez sur les noeuds avec le bouton droit de la souris pour accéder aux commandes du menu contextuel, notamment la collecte des composants dans un groupe rigide, de manière à ce qu'ils se déplacent comme un seul objet.

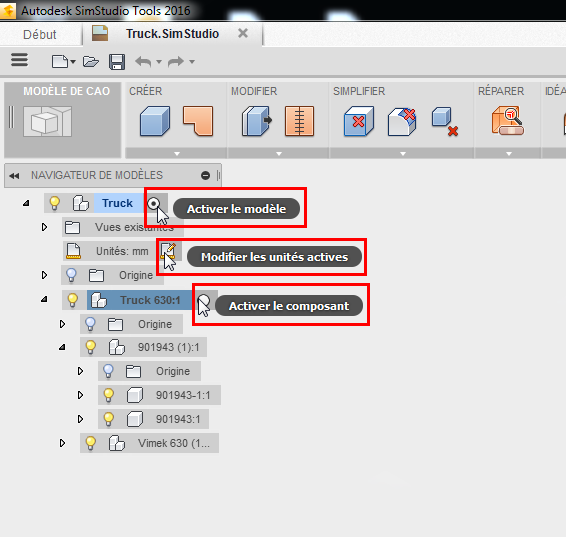

• Vous pouvez effectuer plusieurs opérations, parmi lesquelles l'activation du modèle et des composants, ou encore la modification des unités. Placez le curseur de la souris sur le noeud approprié et cliquez sur le bouton radio.


• Si vous cliquez sur les noeuds, les objets de la fenêtre graphique sont mis en surbrillance, et inversement.
• Localisez rapidement les objets de la fenêtre graphique et agrandissez-les. Cliquez dans le navigateur avec le bouton droit de la souris et sélectionnez Rechercher dans la fenêtre.
  Remarque : Vous pouvez également rechercher des objets dans le navigateur. Cliquez sur un objet sélectionné dans la fenêtre graphique avec le bouton droit de la souris, puis sélectionnez Rechercher dans le navigateur.

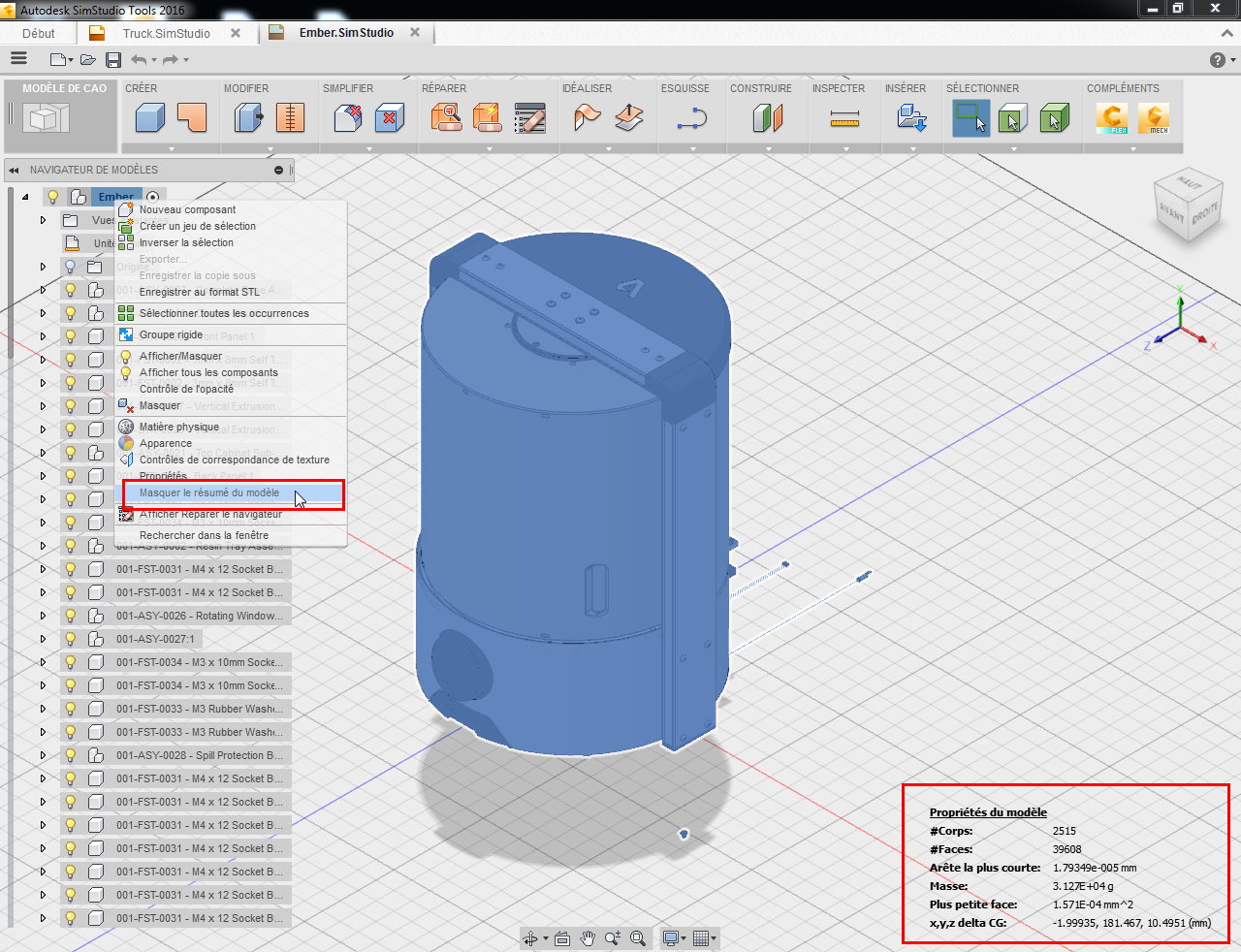

• Pour afficher les informations sur le modèle, cliquez sur le noeud du modèle avec le bouton droit de la souris et sélectionnez Afficher le résumé du modèle.
