Azt vezérli, hogy a 3D testté vagy felületté konvertálni kívánt hálóobjektumokat a program simítsa vagy lapkákra bontsa-e, és hogy a lapokat a program egyesítse-e.
| Típus: | Egész |
| Mentés helye: | able id="cpm_sys_var_block_saved_in" format="registry"> |
| Kezdeti érték: | 0 |
Ez a rendszerváltozó beállítja a KONVTESTTÉ és KONVFELÜLETTÉ parancsok esetében alapértelmezett viselkedést.
| 0 | Simított modellt hoz létre. Az egy síkba eső lapokat a program optimalizálja vagy egyesíti. | Keres |
| 1 | Simított modellt hoz létre. Az átalakított objektum megőrzik az eredeti hálólapokat. | Keres |
| 2 | Lelapított lapokkal rendelkező modellt hoz létre. Az egy síkba eső lapokat a program optimalizálja vagy egyesíti. | Keres |
| 3 | Lelapított lapokkal rendelkező modellt hoz létre. Az átalakított objektum megőrzik az eredeti hálólapokat. | Keres |
Ha például egy téglatesthálót szilárdtest objektummá konvertál, a SMOOTHMESHCONVERT beállítása az alábbi eredményeket adja:
-

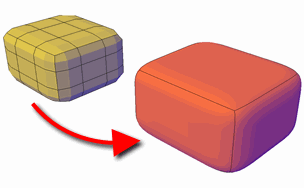

Simított, optimalizáltAz egy síkba eső lapokat a program egyetlen lappá egyesíti. Bizonyos lapok alakja megváltozhat. A nem egy síkba eső lapokat lekerekíti a program. (SMOOTHMESHCONVERT = 0)
-

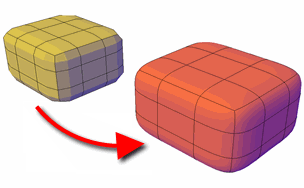

Simított, nem optimalizált A program az eredeti háló objektum minden egyes lapját megőrzi a konvertált objektumon is. A nem egy síkba eső lapokat lekerekíti a program. (SMOOTHMESHCONVERT = 1)
-

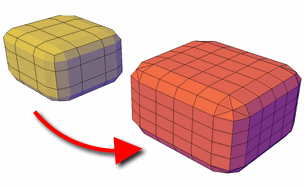

Lapkákra bontott, optimalizált Az egy síkba eső lapokat a program egyetlen sík lappá egyesíti. Bizonyos lapok alakja megváltozhat. A nem egy síkba eső lapok közé élet vagy bezárt szöget illeszt a program. (SMOOTHMESHCONVERT = 2)
-
Lapkákra bontott, nem optimalizált A program minden egyes eredeti hálólapot sík lappá konvertál. A nem egy síkba eső lapok közé élet vagy bezárt szöget illeszt a program. (SMOOTHMESHCONVERT = 3)
