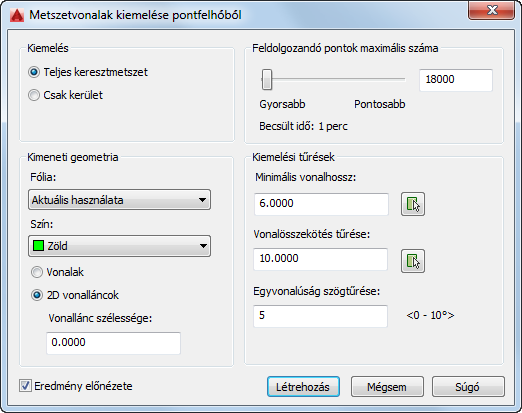

Opciók
A következő lehetőségek jelennek meg.
Kiemelés
Vonalakat vagy 2D vonalláncokat hoz létre a pontfelhő és a metszősík becsült metszésvonala mentén.
- Teljes keresztmetszet
- Vonalakat és 2D vonalláncokat hoz létre a pontfelhő és a metszősík metszésvonala mentén, beleértve a belső területeket is.
- Csak kerület
- Csak a pontfelhő kerülete és a metszősík metszésvonala mentén hoz létre vonalakat és 2D vonalláncokat.
Kimeneti geometria
A kiemelt geometria fóliáját, színét és objektumtípusát adja meg.
- Fólia
- A kiemelt geometria fóliáját adja meg.
- Szín
- A kiemelt geometria színét adja meg.
- Vonal
- Megadja, hogy a síkbeli felületek vonalobjektumokként lesznek kibontva. Az ívelt felületek szegmentált 2D vonalláncokként lesznek kiemelve.
- 2D vonalláncok
- Megadja, hogy a síkbeli felületek 2D vonalláncokként lesznek kiemelve.
- Vonallánc szélessége
-
Megadja a pontfelhőből kiemelt 2D vonalláncok szélességét.
Feldolgozandó pontok maximális száma
Korlátozza a feldolgozott pontok számát, és megbecsüli a geometria kiemeléséhez szükséges időt.
Kiemelési tűrések
- Minimális vonalhossz
- A létrehozott vonalak és 2D vonalláncok minimális szakaszhossza. Beírhat egy értéket, vagy megadhat két pontot.
- Vonalösszekötés tűrése
- Összeköti az egymás közelében kiemelt vonalszakaszok végpontjait, ha a távolság kisebb a meghatározott értéknél. Beírhat egy értéket, vagy megadhat két pontot.
- Egyvonalúság szögtűrése
- Megadja a szögeltérés azon maximális mértékét, amelynél egy kiemelt vonal vagy 2D vonallánc még nem lesz szakaszokra szétbontva. A magasabb értékek általában kevesebb vonal és hosszabb szakaszok kialakításához vezetnek.
Eredmény előnézete
Megjeleníti az eredmény előnézetét, mielőtt befejezné a kiemelést. Ez lehetőséget biztosít a beállítások módosítására és a módosítások azonnali megtekintésére.
Létrehozás
Megjeleníti a kiemelt geometriát. Elfogadhatja a kiemelés geometriát, vagy előhívhatja a párbeszédpanelt a kiválasztott beállítások módosításához, illetve visszavonhatja a geometriát.
