Létrehozhat blokkokat objektumok csoportosításával és név hozzárendelésével, vagy egy blokként használandó rajz létrehozásával.
Blokk létrehozása rajzon belül
A blokkok alapvetően egy blokkdefinícióból állnak, amely tartalmazza a blokk nevét, geometriáját, a blokk beillesztésekor az igazításához használt bázispont helyét, valamint az esetleges társított attribútumadatokat. A blokkokat a rajzgeometriából akár a Blokk definiálása párbeszédpanelen, akár a Blokkszerkesztő használatával definiálhatja. Létrehozásuk után a blokkdefiníciókra hivatkozhat ugyanabban a rajzban, vagy más rajzokban is.
Az alábbi ábrán látható blokkdefiníció egy nevet, négy vonalat és egy alappontot tartalmaz a két átlós vonal metszéspontjában. Itt (és a második példában is) a blokk mentésekor a program eltávolítja a geometriát a rajzterületről.

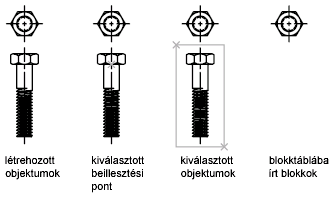

Az alábbi ábrán a blokkdefiníciók rajzon belüli létrehozásának tipikus lépései láthatók.
Rajzfájl létrehozása blokként történő használatra
Létrehozhat különálló rajzfájlokat abból a célból, hogy azokat más rajzokba blokként beillessze. Az egyes rajzfájlokat egyszerűen létrehozhatja, és a blokkdefiníciók forrásaként könnyen kezelheti. Az szimbólumok gyűjteménye tárolható egyedi rajzfájlokként és csoportosíthatók mappákban.
A rajzfájlok blokként történő használatra való létrehozása az alábbi módszerekkel lehetséges
- Teljes rajzfájl létrehozása és mentése.
- Csak a kiválasztott objektumok létrehozása és mentése egy új rajzba az EXPORT vagy a BLOKKDEF (Blokk kiírása) paranccsal.
Mindkét módszerrel egy szabályos rajzfájl hozható létre, amely blokként beilleszthető bármely másik rajzfájlba. Használja a BLOKKDEF parancsot, ha egy szimbólum több változatát különálló rajzfájlokként kell mentenie, vagy ha a rajzfájlt az aktuális rajzból történő kilépés nélkül kívánja létrehozni.
Ha a hivatkozott blokkok különböző rajzokra épülnek (egy elnevezett objektumcsoport helyett), ügyeljen a következőkre:-
Módosíthatja a rajz bázispontját, hogy az jobban működjön blokként.
Alapértelmezés szerint a VKR (világ koordináta-rendszer) origó (0,0,0) pontját használja bázispontként a rajzfájlok blokk alakban történő beillesztéséhez. A bázispontot visszaállíthatja úgy, hogy a BPONT parancs használatával egy másik bázispontot ad meg a beillesztéshez.
-
Ha az eredeti rajz várhatóan megváltozik, fontolja meg, hogy a blokként történő beillesztés helyett a rajzot nem külső referenciaként kellene-e csatolni.
Ha az eredeti rajzot a blokként történő beillesztését követően frissíti, a módosítások nem jelennek meg a célrajzban.
-
Amikor rajzot blokként illeszt be, a program a papírtér objektumait nem veszi figyelembe.
Ha a papírtér objektumait egy másik rajzba kívánja átvinni, mentse az objektumokat blokként, vagy mentse azokat egy külön rajzfájlban, majd illessze be a blokkot vagy a rajzfájlt a másik rajzba.

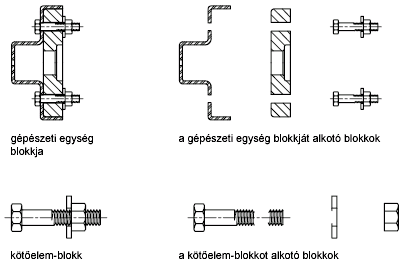

Beágyazott blokkok létrehozása
A további blokkokat tartalmazó blokkreferenciákat beágyazott blokkoknak neveik. A beágyazott blokkok az összetett blokkdefiníció egyszerűsítését teszik lehetővé.
Az egyetlen megszorítás a beágyazott blokkokkal kapcsolatban az, hogy nem illeszthetők be olyan blokkok, amelyek önmagukra hivatkoznak.
