Ív
Illesszen be egy ívet két pont közé.
Tulajdonságok
Adja meg a következő paramétereket a Tulajdonságok panelen.
| Kapcsolódás | |
| Kapcsolódás száma | Megadja a csatolásszámot. Ön megváltoztathatja az automatikusan létrehozott Link Number-t. |
| Kapcsolódási kódok | Megadja a csatoláshoz rendelt kódokat. |
| Geometria típus | |
| Létrehozási típus | Megadja a rajzolandó ív típusát:
|
| Arc Tessellation | Megadja az ívet képviselő vonalszakasz számát. Megjegyzés: Ez az érték 2 és 100 között kell, hogy legyen.
[...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
| Geometriai tulajdonságok | |
| Kezdőpont | Megadja az ív kezdőpontját. |
| Középpong (Ív: Általános) | Megadja az általános ív középpontját. |
| Ívpont (Ív: 3 pont) | Megadja az átmeneti pontot egy 3 pontos ívnél. |
| Végpont | Megadja az ív végppontját. |
| Mid-Ordinate (Parabola: General) | Megadja a parabola legalsó- és a csomópontja közötti távolságot. [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
| Egyéb | |
| Comment | Az ívről szóló megjegyzéseket jelzi. A megjegyzések megjeleníthetők az Preview panelen. |
Példák
A geometria elem használatáról szóló példa megtekintéséhez nyissa meg a következő PKT példafájl-t:
Curve Example.pkt

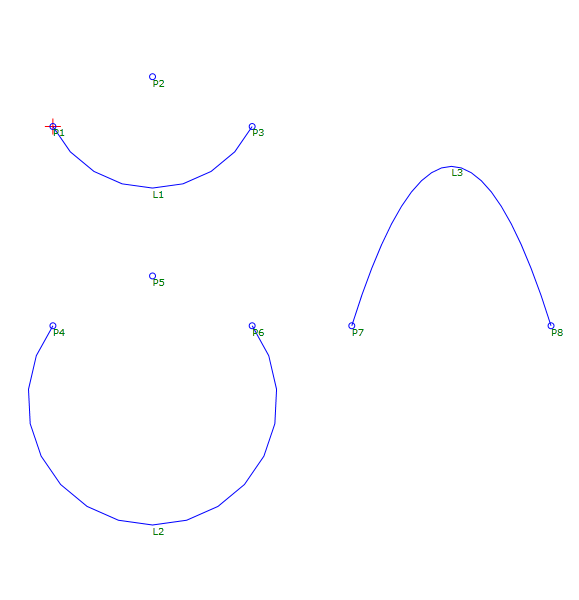

A PKT példa három ívet tartalmaz. A folyamatábrában minden ív külön
sorrendben lett létrehozva. Minden ívtípust egy kezdőpontja, egy végpontja, és egy paramétere határoz meg. Az ívparaméterek áttekintéséhez válassza ki az ívet a folyamatábrán, majd ellenőrizze a Geometriai tulajdonságok részt a Tulajdonságok panelen.
