Metszéspont
Helyezze el két geometriai elem explicit és implicit metszéspontját.
Tulajdonságok
Adja meg a következő paramétereket a Tulajdonságok panelen.
| Pont | |
| Pontszám | Megadja a pont számát. Megváltoztathatja az automatikusan létrehozott Pontszám értéket. |
| Pontkódok | Megadja a ponthoz rendelt kódokat. |
| Pontgeometria típus | |
| Type | Meghatározza a metszéspont számára a meghatározó paramétereket:
|
| Geometriai tulajdonságok (Két csatolás) | |
| 1. kapcsolódás | Megadja a metszendő első csatolást. |
| 2. kapcsolódás | Megadja a metszendő második csatolást. |
| Extend Link 1 | Amikor nincs közvetlen metszéspont, kiterjeszti az 1. csatolást a 2. csatolással a látható metszéspont elhelyezéséhez. |
| Extend Link 2 | Amikor nincs közvetlen metszéspont, kiterjeszti a 2. csatolást az 1. csatolással a látható metszéspont elhelyezéséhez. |
| Geometriai tulajdonságok (Csatolás és pontlejtés) | |
| Kapcsolódás | Megadja a metszendő csatolást. |
| Pont | A lejtésérték alapján megadja azt a pontot, amelyből a metszés kiindul. |
| Extend Link | Amikor nincs közvetlen metszéspont, kiterjeszti a csatolást a ponttól való lejtéssel a látható metszéspont elhelyezéséhez. |
| Slope | Megadja a ponthoz viszonyított lejtésértéket (%). [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
| Extend Slope | Amikor nincs közvetlen metszéspont, kiterjeszti a lejtést egy csatolással a látható metszéspont elhelyezéséhez. |
| Reverse Slope | Megfordítja a lejtésértéket. |
| Geometriai tulajdonságok (Két pontlejtés) | |
| 1. pont | Megadja az 1. pontot. |
| Slope 1 | Megadja az 1. ponthoz viszonyított lejtés értéket (%). [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
| 2. pont | Megadja a második pontot. |
| Slope 2 | Megadja az 2. ponthoz viszonyított lejtés értéket (%). [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
| Extend Link 1 | Amikor nincs közvetlen metszéspont, kiterjeszti az 1. csatolást a 2. csatolással a látható metszéspont elhelyezéséhez. |
| Extend Link 2 | Amikor nincs közvetlen metszéspont, kiterjeszti a 2. csatolást az 1. csatolással a látható metszéspont elhelyezéséhez. |
| Reverse Slope 1 | Megfordítja az 1. lejtés értékét. |
| Reverse Slope 2 | Megfordítja a 2. lejtés értékét. |
| Egyéb | |
| Comment | A pontról szóló megjegyzéseket jelzi. A megjegyzések megjeleníthetők az Preview panelen. |
| Show Errors | Megmutatja vagy elrejti a metszésponti hibákat az Event Viewer-ben. |
Példák
A geometria elem használatáról szóló példa megtekintéséhez nyissa meg a következő PKT példafájl-t:
Intersection Point Example.pkt

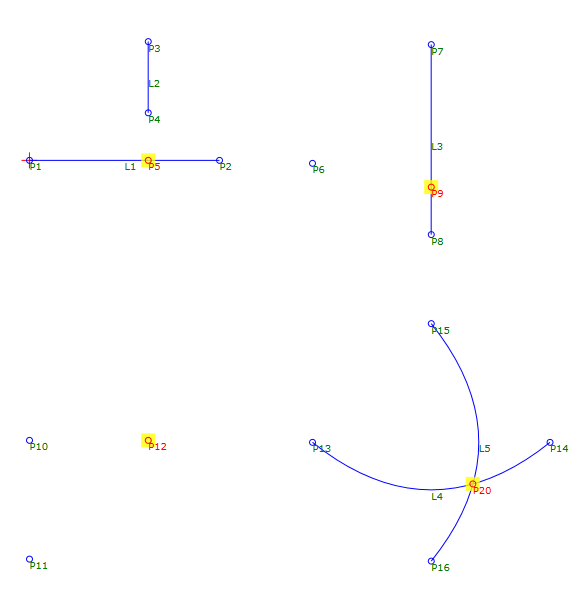

A PKT példa négy metszéspont példát tartalmaz. Minden pontgeometria típust olyan paraméterek határoznak meg, mint a csatolások és lejtések. A folyamatábrán minden példa külön sorrendben van létrehozva. A paraméterek áttekintéséhez válassza a Folyamatábrában a metszéspontot, majd ellenőrizze a Tulajdonságok panelen a Geometriai tulajdonságokat.
A két csatolásos pontgeometria típus két példája áll rendelkezésre.
- Az első példában nem expliciten metszi egymást a két csatolás. Az a 2. csatolás kiterjesztés tulajdonság lett kiválasztva, amely kiterjeszti a függőleges csatolást az 1. csatolással a látható metszéspont elhelyezéséhez.
- A második példa két olyan ívet használ, amelyek egy pontban metszik egymást. Megjegyzés: Amikor egy ívet, mint metsző csatolást használnak, a metszéspont ott helyezkedik el, ahol az egyik ív felosztott ívszakasza metszi a másik objektumot. A görbe ívfelosztásának megváltoztatása megváltoztatja a metszéspont helyzetét is.
