Segéd jelölőpont
Adjon hozzá az alkotóelemhez vagy a közelébe egy segéd jelölőpontot.
Megjegyzés: A Segéd jelölőpont nem jelenik meg a kész alkotóelem geometriában. A kész alkotóelem geometriához való jelölőpont hozzáadáshoz használja a Jelölőpont lekérése elemet.
Tulajdonságok
Adja meg a következő paramétereket a Tulajdonságok panelen.
| Általános | |
| Mark Name | Megadja a jelölőpont nevét. |
| Pont | |
| Pontszám | Megadja a pont számát. Ön megváltoztathatja az automatikusan létrehozott értéket. |
| Preview | |
| Ponttól | Megadja azt a pontot, amelyhez képest a jelölőpont viszonyítva van. |
| Delta X | Megadja a vízszintes eltolást a From Point-ból viszonyítva. [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
| Delta Y | Megadja a függőleges eltolást a From Point-ból viszonyítva. [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
| Egyéb | |
| Comment | A pontról szóló megjegyzéseket jelzi. A megjegyzések megjeleníthetők az Preview panelen. |
Példa
A geometria elem használatáról szóló példa megtekintéséhez nyissa meg a következő PKT példafájl:
Auxiliary Mark Point Example.pkt

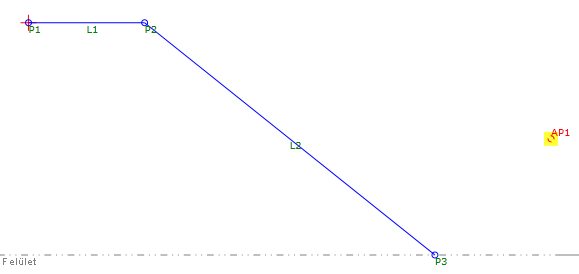

A példában az AP1 segéd jelölőpont. A Delta X és a Delta Y értékek mind 0,5 a P3-tól, amely lejt a P2-től a célfelszín felé. Ahogy a felszín szintmagassága változik, a P4 megtartja a P3-hoz viszonyított pozícióját.
