Körömvonal lekerekítés
Adjon egy körömvonal csatolás és egy célfelszín közé ívet vagy parabolikus csatolást.
Tulajdonságok
Adja meg a következő paramétereket a Tulajdonságok panelen.
| Kapcsolódás | |
| Kapcsolódás száma | Megadja a csatolásszámot. Megváltoztathatja az automatikusan létrehozott Kapcsolódás számértékét. |
| Kapcsolódási kódok | Megadja a csatoláshoz hozzárendelt kódokat. |
| Általános | |
| Körömvonal kapcsolódás | Megadja azt a csatolást, amely aktuálisan megcélozza a felületet. |
| Surface | Megadja a célfelületet. |
| Tessellation | Megadja azoknak a vonalszakaszoknak a számát, amelyek az ívet képviselik. Megjegyzés: Ez az érték 2 és 100 között kell, hogy legyen.
[...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
| Geometria típus | |
| Round Option | Megadja a rajzolandó ív típusát:
|
| Kerekítve | Megadja azt a paramétert, amely alapján az ív meghatározható:
|
| Kerekítési paraméter | A Kerekítve paraméterhez alkalmazható érték. [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
| Points | |
| Kezdőpont neve | Megadja a kiindulási pont nevét. Ön megváltoztathatja az automatikusan létrehozott értéket. |
| Kezdőpont kód | Megadja a kiindulási ponthoz hozzárendelt kódokat. |
| Végpont neve | Megadja a végpont nevét. Ön megváltoztathatja az automatikusan létrehozott értéket. |
| Végpont kód | Megadja a végponthoz hozzárendelt kódokat. |
| Egyéb | |
| Comment | A csatolásról szóló megjegyzéseket jelzi. A megjegyzések megjeleníthetők az Preview panelen. |
Példák
A geometria elem használatáról szóló példa megtekintéséhez nyissa meg a következő PKT példafájl-t:
Daylight Rounding Example.pkt
A példa PKT tartalmaz egy körömvonal lekerekítés csatolási példát. A paraméterek áttekintéséhez válassza a Körömvonal lekerekítés csatolást a folyamatábrán, majd tekintse meg a Tulajdonságok panelt.

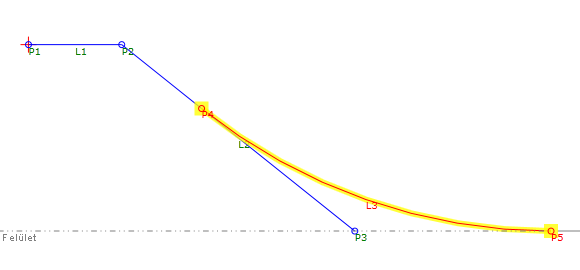

A példában az L2 megcélozza a felületet. L3 a Körömvonal lekerekítés csatolás, és az L2-től ívet képez a felülethez. Amint a felület szintmagassága változik, az L3 megőrzi a meghatározó paramétereit, valamint az érintkezését az L2-höz.
