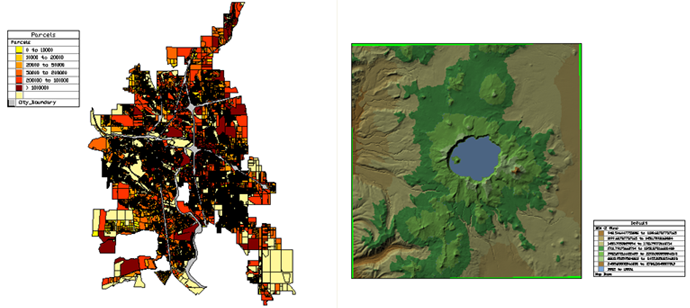

A jelmagyarázat segítségével a térképeket megtekintők könnyebben megérthetik annak színkódolását.
A jelmagyarázat tartalmazza a Megjelenítéskezelőben látható összes fóliát (mind a rajzfóliákat, mind pedig a térinformatikai jellemzőfóliákat). Egy téma határainak megjelenítéséhez ellenőrizze, hogy a témát tartalmazó fólia ki legyen bontva, hogy a határok láthatók legyenek. Ahhoz, hogy a fólia ne jelenjen meg a jelmagyarázatban, a jelmagyarázat létrehozása előtt törölje a jelölőnégyzetét.
A papírtér bármely nézetablakában elhelyezhet jelmagyarázatot. Több megjelenítési térképet hozhat létre, és mindegyiket egy adott papírtér nézetablakhoz társíthatja. Mindegyiknek saját jelmagyarázata lehet. Mivel az egyes nézetablakok fóliái ki- és bekapcsolhatók, a jelmagyarázatok eltérők lehetnek.
Jelmagyarázat stílus
A jelmagyarázat egy táblázatban jelenik meg. Alapértelmezés szerint a jelmagyarázatok a Jelmagyarázat táblázatstílust használják. Módosíthatja a Jelmagyarázat táblázatstílusát, vagy egy külső stílushoz kapcsolhatja. Ha meg kell osztania egy rajzot és annak jelmagyarázatát, választhatja a Jelmagyarázat táblastílus mentését külső fájlként a rajz kíséréséhez.
A Jelmagyarázat tulajdonságai segítségével módosíthatja a jelmagyarázat címét, az ott lévő elemeket vagy azok sorrendjét.
Az AutoCAD TÁBLÁZATSTÍLUS parancsával meghatározhat és alkalmazhat egy másik táblázatstílust. A Táblázatstílus szerkesztő egy szokásos AutoCAD párbeszédpanel, amely a Szövegstílus szerkesztőhöz kapcsolódik. További információt az AutoCAD Súgóban talál.
