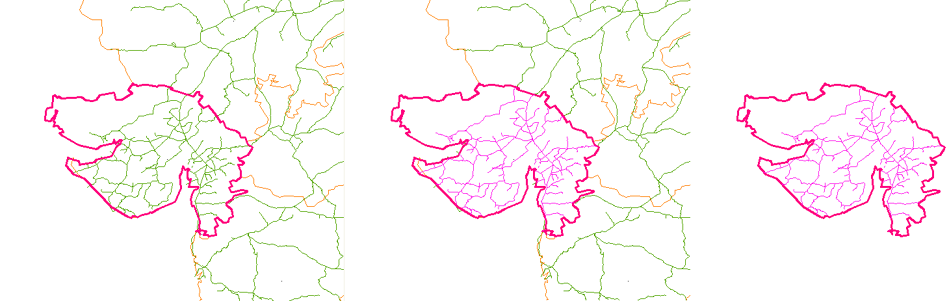

Átfedéssel megjelenítheti csupán a kiválasztott terület vasútvonalait is.
Az átfedéselemzésnek három típusa van:
- Csomópontok poligonokkal
- Hálózatok poligonokkal
- Poligonok poligonokkal
A topológiák átfedéséhez mindkettőt be kell tölteni az aktuális rajzba.
Átfedés topológiák beállításai

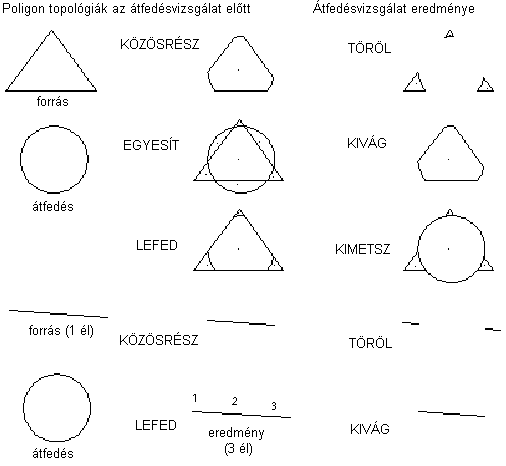

Amikor átfed két topológiát, kiválaszthatja két kiválasztott topológia átfedésének módját. Néhány esetben az eredmény attól függően változik, hogy melyik topológia a forrás, és melyik az átfedés.
Közösrész
A Közösrész művelet egyesíti a topológiákat, és csak a közös területet tartja meg. A Közösrész művelet az AND boole művelethez hasonlóan működik. Az eredmény ugyanaz lesz, a topológiák sorrendjétől függetlenül. A két művelethez az objektumadatokat egyesíti a program.
Néhány példa a Közösrész használatára:
- Mely telkek (poligonok) esnek a 100 éven belüli árvizek övezetébe (poligonokba)? A művelet csak a telkek elárasztott részeit mutatja, nem az egész telket.
- Mely bűncselekmények (csomópontok) történtek kábítószermentes övezetekben (poligonokban)?
- Mely patakrészek (hálózatok) esnek az építési területre (poligonokba), amelyeket az esetleges káros környezeti hatások szempontjából is meg kell vizsgálni?
Egyesítés
Az Egyesítés művelet poligonokat egyesít poligonokkal, és a teljes geometriát megtartja. Az Egyesítés a boole OR művelethez hasonlóan működik, és csak poligonokkal használható. Egyesíthet például telek és talajinformációkat az ingatlanok értékének felbecsüléséhez. Az Egyesítés művelet használatával együtt megtarthatja és szükség esetén szétválaszthatja mindkét geometriahalmazt.
Kimetszés
A Kimetsz művelet a forrástopológián úgy működik, mint az Egyesítés művelet, az átfedés topológián pedig úgy, mint a Közösrész. A Kimetsz művelet segítségével csomópontok, élek vagy poligonok egyesíthetők poligonokkal, és minden bemeneti geometria megtartható. A Kimetsz művelettel egy olyan egy élből álló topológia hozható létre, melyben az élt az átfedés topológia keresztezi.
Ha a Kimetsz műveletet a Mely telkek (poligonok) esnek a 100 éven belüli árvizek övezetébe (poligonokba)? kérdéssel alkalmazza, az árvizes terület összes tulajdonsága sértetlenül megjelenik.
Töröl
A Töröl művelet maszkként használja az átfedő poligontopológiát, és a forrás poligontopológiából kitöröl mindent, amit az átfedéstopológia lefed.
Kivágás
A Kivág művelet határvonalnak használja az átfedő poligontopológiát. A forrástopológiának az átfedő topológián kívül eső részeit levágja és elveti. Ez a művelet valamely határpoligonon belüli poligonok ábrázolására használható, mint például egy város, vagy államhatár.
Lefed
A Lefed művelet az átfedő poligontopológiát a forráspoligonra helyezi rá. A forráspoligonnak azok a részei maradnak meg, amelyeket nem fed le az átfedő poligon. A Lefedés művelet csak poligonokkal használható.
Objektumadatok az átfedés elemzésben
Kimásolhat kijelölt objektumadatokat és külső adatbázisból származó adatokat a forrás- és átfedő topológiákból egy új objektumadat-táblát az eredmény topológiában. Megadhatja az új objektumadat-tábla nevét, amely az adatokat az eredmény topológiában fogja tárolni. Az objektumadat-tábla neveként egy új nevet kell megadnia. Az eredménytopológiában szereplő adatmezők így néznek ki:
TPMNÉV_MEZŐ
Az átfedés elemzés bármely kiválasztott mezőn kívül az eredménytopológiában is létrehozza ezeket az objektumadat-mezőket.
| Mezőnév | Adatok |
|---|---|
| TPMID | Poligon azonosítószáma |
| TPMNÉV1_ID | Objektum azonosítója a forrástopológiában (TPMNÉV1 a Forrás neve) |
| TPMNÉV2_ID | Objektum azonosítója az átfedés topológiában (TPMNÉV2 az Átfedés neve) |
| TPMNÉV1_TERÜLETSZÁZALÉK | A szülő poligon százalékos területe a forrástopológiában |
| TPMNÉV2_TERÜLETSZÁZALÉK | A szülő poligon százalékos területe az átfedő topológiában |
