Objektumok, például vonalak vagy ívek létrehozásakor pontokat megadhat egy másik pontból az azimut és távolság értékek megadásával is. Az azimut az óramutató járásával megegyezően mért szög az északi (vagy déli) meridiántól.

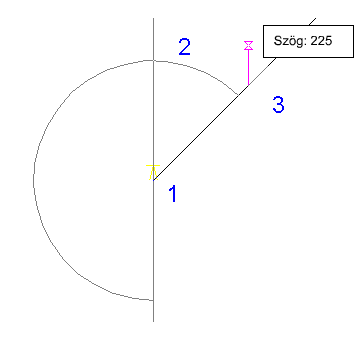

Válasszon egy kezdőpontot (1). Ezután adja meg az azimut szöget (2) és a kezdőponttól mért távolságot (3).
Pont megadása azimut és távolság értékek használatával
-
Válassza az
menüpontját.
- Az Azimut/távolság rutin transzparens módú használatához indítson el egy parancsot, például a VLÁNC vagy az ÍV parancsot, majd írja be: ‘mapcogo.
- A COGO bevitel párbeszédpanelen válassza ki az Azimut/távolság rutint.
- Az objektum első pontjaként adja meg a mérés kezdőpontját. Az objektum további pontjainak esetében az előző pont a kezdőpont. Kattintson a
elemre egy pont kiválasztásához a térképen. - Adja meg az azimut szöget, amely az óramutató járásával megegyező irányban mért szög az északi (vagy déli) meridiántól az új irány vonaláig. Kattintson a
ikonra a szög megadásához a térképen. A szöget az aktuális szög mértékegység beállítás használatával adja meg, tizedes értékekkel, például 45.1111 formátumban, vagy földmérési egységként, például É 45d3'55" K formátumban.
- Adja meg a távolságot a kezdőponttól az új pontig. Kattintson a
elemre a távolság kiválasztásához a térképen. - Kattintson a Számítás elemre. Az AutoCAD Map 3D kiszámítja az új pontot, és a térképen megjeleníti az előnézetét. Az új pont eltolásához kattintson a Tol gombra. Megjegyzés:
Ha a Koordinátageometria beállítása párbeszédpanelen bekapcsolja a 3D adat bevitelének kérése lehetőséget, megadhat egy magasságértéket a COGO bevitel párbeszédpanelEredmény szakaszában.
- Kattintson a Pont létrehozása parancsra.
