A méretarány-tartományok ismertetése

A méretarány-tartomány meghatározza, hogy milyen nagyítási szint mellett alkalmazzon a program egy adott stílust a jellemzők megjelenítésére. Ha a térkép nagyítási szintje a megadott méretarány-tartományon belül van, akkor azAutoCAD Map 3D újrarajzolja a jellemzőket a stílushoz társított méretarány-tartomány használatával.

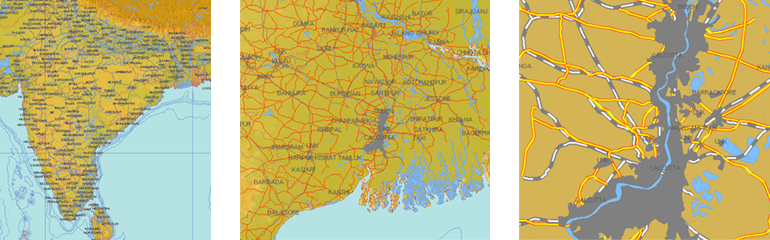

Ez az ábra bemutatja, hogyan jelennek meg az utak és egyéb jellemzők három különböző méretarány-tartományban.

A stílus akkor kerül alkalmazásra, ha a nagyítási szint nagyobb vagy egyenlő a Kezdete értéknél és kisebb a Vége értéknél. Szomszédos méretarány-tartományok létrehozásakor használja a Vége értéket a következő tartomány Kezdete értékeként. Ha egy tartomány például 0 - 20,000 közötti, akkor a következő tartományt állítsa például 20,000 - 40,000 közöttire.

Megjegyzés: Ha egy térképhez több méretarány tartomány ad meg, bizonyosodjon meg arról, hogy a tartományok nem fedik egymást. Az 500,000 - 5,000,000 közötti és 2,000,000 - 10,000,000 közötti tartományok például fedik egymást. Ha az ilyen esetekben a nagyítás szintje az átfedő méretarány-tartományon belül van, akkor azAutoCAD Map 3D a listán szereplő első méretarány-tartomány stílusának használatával jeleníti meg a jellemzőket.
