A hálózati topológia használatával, amely rajzi objektumokból és azok csatolt adataiból épül fel, áramláselemzést hajthat végre.
Ez a topológia az összes élt megjeleníti egy adott távolságon belül.
Meg kell adni a hálózat kezdőpontját és a maximális távolságot, melyet a hálózat átfoghat. Az elemzés meghatározza a bejárható élek és csomópontok számát, mielőtt a teljes ellenállás eléri a megadott maximális ellenállást. Megkereshető például az összes olyan étterem, amely egy szállodától tíz perc elérhető gyalog.
Ha olyan kifejezést ad meg, amely SQL adatokat használ, a Csatolási sablon lista csak azoknak a rajzoknak a csatolási sablonjait tartalmazza, ahonnan a topológiát betöltötték:
- A forrásrajzban lévőket akkor, ha a forrásrajzokból töltötte be a topológiát
- Az aktuális rajzban lévőket pedig akkor, ha a topológiát az aktuális rajzból töltötte be.
Áramláselemzés használata hálózatintegritás tesztelésére
Az áramláselemző vizsgálat felhasználható egy hálózattopológia integritásának ellenőrzésére. Ha akadnak olyan élek, ahol nem történik áramlás, akkor a topológia nem teljes. A térképszerkesztő eszközök segítségével kijavítható a geometria, majd újra létrehozható a topológia.
Menetidő a hálózattopológiákban
Egy úthálózaton a távolság helyett a menetidő alapján történő áramláselemzés elkészítéséhez minden egyes élhez hozzá kell rendelni egy sebességet vagy sebességhatárt egy objektumadat-mező vagy egy hivatkozott külső adatbázisban található mező segítségével. Ezután beállíthatja az Él direkt ellenállása paramétert egy AutoLISP kifejezéssel, amely ezt a sebességkorlát-adatot használja.

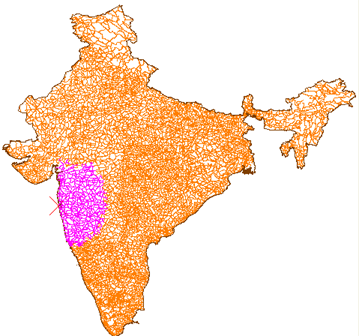

Egy maximális menetidőn alapuló áramláselemzés meghatározásához például indítsa el az áramláselemzést, jelölje ki az elemzés kezdőpontját, adja meg az Él direkt ellenállása AutoLISP kifejezését, majd adja meg a menetidő maximális értékét. Ez az elemzés azokat az utcákat mutatja, amelyeket egy megadott kiindulópontból egy meghatározott időn belül el lehet érni.
