Két pont távolságának használata pontok megadásához

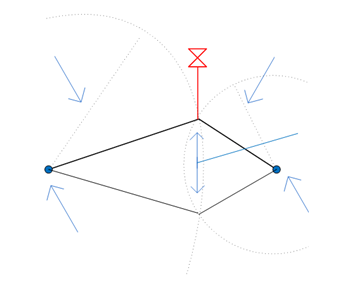

A távolság/távolság parancs lehetővé teszi, hogy két pont és az új ponthoz viszonyított két távolság segítségével számítsa ki az új pontot.

Válassza ki az első pontot és távolságot, majd a második pontot és távolságot. A két metszéspont közül válassza ki az egyiket az új pont létrehozásához.

Pont megadása két ponthoz viszonyított távolságok használatával

1. Válassza az Alap lapRajz panelCOGO legördülő menüCOGO bevitel menüpontját.
   • A Távolság/Távolság rutin transzparens módú használatához indítson el egy parancsot, például a VLÁNC vagy az ÍV parancsot, majd írja be: ‘mapcogo.
2. A COGO bevitel párbeszédpanelen válassza ki a Távolság/Távolság rutint.
3. Írja be az első pont koordinátáit, vagy kattintson a elemre, a pont térképen vagy adattáblázatban történő kiválasztásához.
4. Válassza ki az első ponttól mért távolságot. Kattintson a elemre a távolság megadásához a térképen.
5. Ismételje meg a 3-5. lépést a második ponthoz és távolsághoz.
6. Kattintson a Számítás elemre. Az AutoCAD Map 3D kiszámítja az új pontot, és a térképen megjeleníti az előnézetét. Az új pont eltolásához kattintson a Tol gombra. Ha nincs metszéspont, az Eredmény mező kiszürkítve jelenik meg, és a „Nem található metszéspont” üzenet jelenik meg.
   Megjegyzés:

   Ha a Koordinátageometria beállítása párbeszédpanelen bekapcsolja a 3D adat bevitelének kérése lehetőséget, megadhat egy magasságértéket a COGO bevitel párbeszédpanel Eredmény szakaszában.

7. Válassza ki a kívánt metszéspontot, majd kattintson a Pont létrehozása parancsra.
