Az AutoCAD Map 3D használatával csomópont-, hálózat- vagy poligontopológiákat hozhat létre.

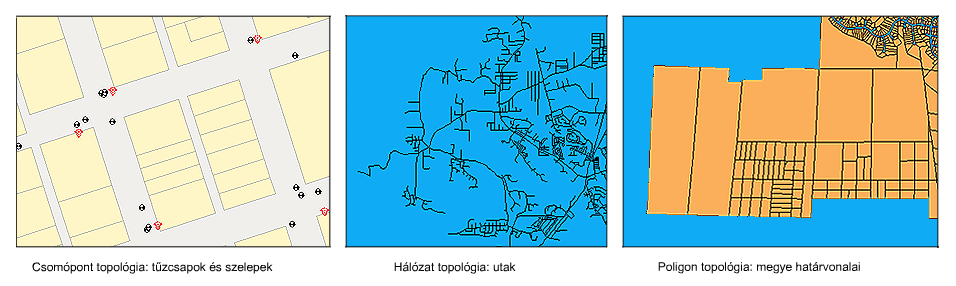

Csomópont topológiák
- Meghatározzák a csomópontok (pontobjektumok) közötti kapcsolatot.
- Az elemzések során általában más topológiákkal együtt használatosak.
Hálózat topológiák
- Egy hálózat éleinek (vonalainak) kapcsolatát jellemzi.
- Az élek csomópontokat köthetnek össze.
Hálózati topológiára példa egy vízelosztó rendszer a szivattyúállomás és a lakások között. Az úthálózat egy másik példa. A hálózat topológiák számára megadhatja az él irányát, és az él vagy csomópont ellenállását.
Poligon topológiák
- A poligon topológia olyan poligonokat tartalmaz, melyek zárt területeket alkotnak, például a földparcellák és a népszámlálási körzetek. A szomszédos területek közös határát egyetlen él képviseli.
Poligontopológiát használnak például az adók megállapításánál vagy a földbirtokok tervezésénél, ebben az esetben a földparcellákat poligonok ábrázolják. További példák a poligontopológia használatára a politikai határok, például választókerületek, város-, állam- vagy megyehatárok, speciális körzetek, iskolai körzetek.
Megjegyzések
Egy topológia létrehozásakor az alábbiakat vegye figyelembe:
- Hálózat vagy poligon topológiák létrehozása előtt a rajz letisztázására szolgáló eszközökkel tisztítsa a térképet. A csomópont topológiák általában nem igényelnek letisztázást.
- Topológia létrehozása előtt fagyasszon le minden olyan fóliát, amely papírtérbeli objektumokat tartalmaz (Elrendezés Lap). Egyébként ezek az objektumok bekerülnek a topológia létrehozásába az Összes objektum kiválasztása opció használatakor.
- A MAPTOPOCREATE parancs a kikapcsolt fóliákon hoz létre topológiákat. Nincs hatása a lefagyasztott fóliákra.
- Ha hálózat- és poligontopológiák létrehozásakor engedélyezi az Új csomópontok létrehozása beállítást, az AutoCAD Map 3D észleli, hogy a vonalak hol csatlakoznak, és csomópontokat rendel a végpontokhoz. Az összes olyan él végpontjánál, ahol nem talál objektumot, fizikai vagy explicit csomópont objektumot hoz létre. Ha a megadott fólia még nem létezik, az AutoCAD Map 3D létrehozza a fóliát a 7 színnel és FOLYTONOS vonaltípussal.
- Csomópontokat az ACAD_POINT parancs használatával hozhat létre. A csomópontok megjelenésének és méretének módosításához billentyűzze be a parancssorba a ddptípus parancsot.
- Topológia létrehozásakor az információk annak minden eleméhez objektumadatként kapcsolódnak, és a térképpel együtt kerülnek mentésre. Minden csomópont, él vagy poligon automatikusan kap egy egyedi azonosító (ID) számot. Minden egyes ID szám automatikusan feldolgozásra kerül a topológiai parancsok használatakor.
