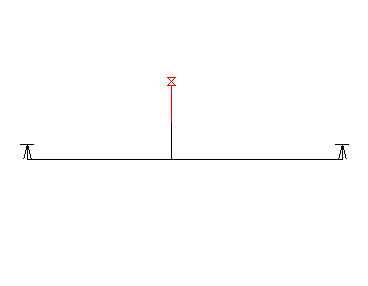

Meglévő vonaltól való távolsággal és eltolással is megadhat egy pontot. Válassza ki a vonalat, adjon meg egy távolságot a kezdőponttól, és egy eltolást a vonal valamelyik oldalától.
Válasszon ki egy vonalat, egy távolságot a vonal kezdőpontjától és egy eltolási távolságot.
Pont megadása egy vonalhoz viszonyított távolság és eltolás használatával
-
Válassza az
menüpontját.
- Az Ortogonális/Eltolás rutin transzparens módú használatához indítson el egy parancsot, például a VLÁNC vagy az ÍV parancsot, majd írja be: ‘mapcogo.
- A COGO bevitel párbeszédpanelen válassza ki az Ortogonális/eltolás rutint.
- Adja meg a vonal kezdő- és végpontjának koordinátáit, vagy kattintson a
elemre a vonal térképen történő kiválasztásához. - Adja meg a távolságot a kezdőponttól, vagy kattintson a
ikonra a távolság térképen történő megadásához. - Ismételje meg a 3-4. lépést a második ponthoz és távolsághoz.
- Kattintson a Számítás elemre. Az AutoCAD Map 3D kiszámítja az új pontot, és a térképen megjeleníti az előnézetét. Az új pont eltolásához kattintson a Tol gombra. Megjegyzés:
Ha a Koordinátageometria beállítása párbeszédpanelen bekapcsolja a 3D adat bevitelének kérése lehetőséget, megadhat egy magasságértéket a COGO bevitel párbeszédpanelEredmény szakaszában.
- Kattintson a Pont létrehozása parancsra.
Az Ortogonális/eltolás parancs nem működik transzparens parancsként. Csak a COGO bevitel párbeszédpanelről férhet hozzá.
