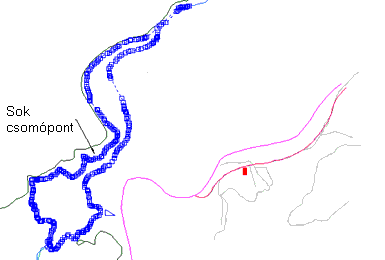

Térképek digitalizálásakor az élek a szükségesnél több részlettel kerülhetnek meghatározásra. Az Objektumok egyszerűsítése művelet segítségével csökkentheti a kontúrvonalak, folyók és partvonalak szükségtelen összetettségét. Objektumok egyszerűsítése, más szóval általánosítása csökkenti a pontok számát egy összetett vonalon.
Az Objektumok egyszerűsítése művelet csak két dimenzióban működik, és nem veszi figyelembe a Z értékeket. További információ a csúcspontok 3D vonalláncokhoz végzett hozzáadásáról és eltávolításáról: Vonalláncok kiválogatása.
Az Objektumok egyszerűsítése művelet alkalmazásakor az összetett vonalláncok úgy kerülnek egyszerűsítésre, hogy minden olyan belső csomópont törlődik, amely a megadott tűrésszélességen belülre esik. Azok a vonalláncszakaszok, melyek ugyanabba a tűrési sávba esnek, egyetlen vonallánccá egyesülnek. Azonban a vonalláncok elágazási pontjai, végpontjai nem lesznek egyesítve.
A tűrésszélesség növelése az Objektumok egyszerűsítése művelettel eltávolítja a csomópontokat és simább profilt hoz létre.
Letisztázás tűrésének megadása
Az AutoCAD Map 3D program a kapcsolódó vonalláncszakaszok halmazát ugyanazon tűrésen belül egyetlen vonallánccá alakítja. A felhasználó határozza meg a tűrési sáv szélességét. A sáv szélessége változhat a térkép léptékének függvényében. A milliós koordinátaméretet használó térképek nagyobb szélességet kívánnak, mint a százas koordinátaértékeket használók.

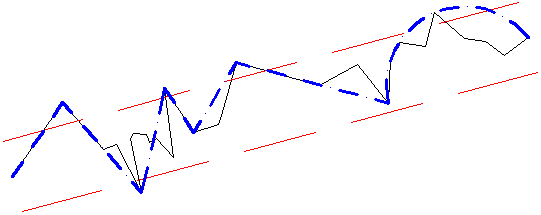

A vékony fekete vonal jelenti az eredeti vonalláncot, a szaggatott vörös vonalak a tűrést, a kék vonalszakaszok és pontok pedig az eredményeket mutatják.
A vonalas objektumok egyszerűsítése a lehető legtöbb pontot eltávolítja a vonalláncból az eredeti tűréshatár sávján belül.

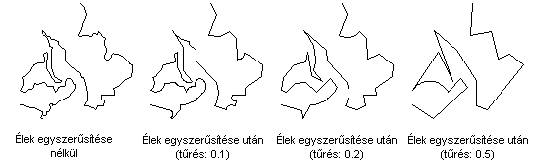

Egy partvonal egyszerűsítése különböző tűréshatárok mellett
A legjobb eredmények érdekében kövesse az alábbi útmutatókat:
- Az Objektumok egyszerűsítése parancsot külön futtassa le. Ha úgy dönt, hogy más letisztázási műveletekkel futtatja az Objektumok egyszerűsítése műveletet, az AutoCAD Map 3D program automatikusan az Objektumok egyszerűsítése műveletet futtatja elsőnek, függetlenül a Kiválasztott műveletek listájában elfoglalt helyétől.
- Használja a Kettőzött objektumok törlése műveletet a vonalas objektumok egyszerűsítése előtt.
- Ha az objektumok vonalak, nem vonalláncok, használja az Álcsomópontok feloldása opciót egyetlen vonallánc létrehozásához.
- Az Objektumok egyszerűsítése művelet használata eltávolítja a vonalláncok szélességét. Mentse el a térképet a vonalas objektumok egyszerűsítése előtt, hogy szükség esetén később visszatérhessen az eredetihez.
