Irányszög és távolság használata pontok megadásához

Objektumok, például vonalak vagy ívek létrehozásakor pontokat megadhat egy másik pontból az irányszög és távolság értékek megadásával is.

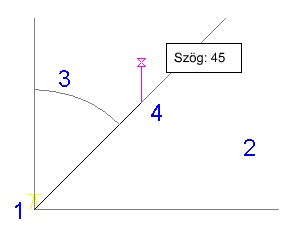

Válasszon egy kezdőpontot (1) és egy síknegyedet (2). Ezután adja meg az irányszöget (3) és a távolságot a kezdőponttól (4).

Pont megadása irányszög és távolság értékek használatával

1. Válassza az Alap lapRajz panelCOGO legördülő menüCOGO bevitel menüpontját.
   • Az Irányszög/Távolság rutin transzparens módú használatához indítson el egy parancsot, például a VLÁNC vagy az ÍV parancsot, majd írja be: ‘mapcogo.
2. A COGO bevitel párbeszédpanelen válassza ki az Irányszög/távolság rutint.
3. Az objektum első pontjaként adja meg a kezdőpontot. Az objektum további pontjainak esetében az előző pont a kezdőpont. Kattintson a ikonra a pont kiválasztásához a térképen.
4. Adja meg a síknegyedet (ÉK, DK, DNy, ÉNy). Ha földmérési egységeket ad meg, a síknegyed bevitele le lesz tiltva.
5. Adjon meg egy szöget. Kattintson a ikonra a szög megadásához a térképen.

   Az aktuális szög mértékegység beállítást használja, tizedes értékekkel, például 45.1111 formátumban, vagy földmérési egységként, például É 45d3'55" K formátumban.

6. Adja meg a kezdőponttól mért távolságot. Kattintson a elemre a távolság kiválasztásához a térképen.
7. Kattintson a Számítás elemre. Az AutoCAD Map 3D kiszámítja az új pontot, és a térképen megjeleníti az előnézetét. Az új pont eltolásához kattintson a Tol gombra.
   Megjegyzés:

   Ha a Koordinátageometria beállítása párbeszédpanelen bekapcsolja a 3D adat bevitelének kérése lehetőséget, megadhat egy magasságértéket a COGO bevitel párbeszédpanelEredmény szakaszában.

8. Kattintson a Pont létrehozása parancsra.
