A digitalizálás azon eljárás, melynek során a rajzi információkat digitális formába konvertáljuk. Amikor térképet digitalizál, rajzi parancsok segítségével vázolja fel a papírtérkép adatait egy DWG-fájlba.
A digitalizálás lehetővé teszi információk átvételét raszterképekről vagy papírtérképekről és azoknak egy digitális térképbe történő bevitelét.
Digitalizálás tervezése
Digitalizálás előtt vegye figyelembe a következőket:
- A forrástérképek alkalmassága
- Globális koordináta-rendszer
- Szelvényezett térképek
- Fóliaszervezés
- Adattárolás: belső vagy külső
- Csomópont, hálózat és poligon topológia ábrázolása
Ha lehet, minden, egy térképhez tartozó digitalizálást egyetlen ütemben végezzen el, mivel a térképhordozó idővel torzulhat.

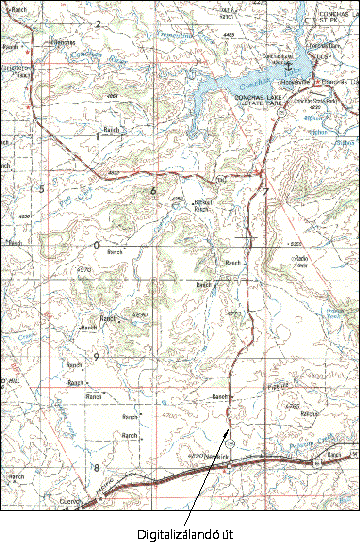

Vonalas objektumok digitalizálása
Vonalas objektumok közé tartoznak például a vonalak, ívek és vonalláncok.
- Ha úgy tervezi, hogy a topográfiát később háromdimenziós nézetek digitális terepmodellekből történő generálásához fogja használni, helyezzen el vonalas objektumokat azoknál a magasságoknál (Z-értékeknél), amelyeket képviselnek.
- Ha a SKICC parancsot használja szabálytalan vonalak követésére, győződjön meg arról, hogy a SKETCHINC változó ésszerű értékre legyen állítva, mivel mindegyik vonalszegmens a SKETCHINC által beállított tartományban végződik. Amennyiben a SKETCHINC változónak kis értéket ad, a SKICC parancs akár már egy kis vonalhoz is hatalmas fájlokat hozhat létre.
- Amikor VLÁNC vagy MAPDIGITIZE paranccsal szabálytalan görbéket digitalizál, a kiválasztott töréspontok közti távolság a vonal görbületétől függ. Egyenesebb szegmensekhez kevesebb pontra van szükség.

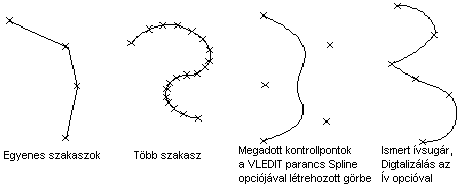

Példák digitalizált görbületekre
- Bármilyen pontosan dolgozik is, görbe digitalizálásánál adatot veszít. Amikor éles görbéket készít, digitalizáljon több pontot annak biztosítására, hogy a vonal a lehető legpontosabb legyen, bár az adatvesztés csökkentésével növekszik a fájl mérete és bonyolultsága. Ha ismeri azokat a paramétereket, amelyeket szabályos görbe megadásához szokás használni, mint például a sugarat és hosszt, használja a VLÁNC és MAPDIGITIZE parancs Ív opcióját digitalizáláshoz. A szabálytalan vonalaknak, mint amilyenek a topográfiai szintvonalak, folyamatos vonalláncoknak kell lenniük. Elsimíthatja azokat a VSZERK parancs Illeszt opciójával, ha szükséges. Állítsa be a PLINEGEN rendszerváltozót 1-re (be) mielőtt digitalizálna, hogy minden szaggatott vonaltípus helyesen legyen értékelve.
- Amikor befejezi egy szegmens digitalizálását, jelölje meg azt a papírtérképen, nehogy még egyszer digitalizálja. A kétszeres digitalizálás megnöveli a fájlméretet.
Topológia digitalizálása
Amikor olyan adatot digitalizál, amelyiket topológia építésére fog használni, kövesse az alábbi elveket a lehető legpontosabb eredmények elérése érdekében:
- A határvonalak (vagy más vonalláncok) lehetőleg Szomszédos, Metszéspont vagy Végpont tárgyraszterrel készüljenek annak biztosítása érdekében, hogy a zárt felületek, mint a földrészletek, épületek és vízfelületek ténylegesen zárt poligonok legyenek.
- A vonalszegmenseknek azokra a meglévő végpontokra kell illeszkedniük, amelyekben a metszéspontjaik vannak.
- Amikor hálózati topológia céljára digitalizál, ne kettőzzön objektumokat. Ne digitalizálja például kétszer a szomszédos poligonokat elválasztó határvonalakat. Jobb, ha az azonos fólián lévő szomszédos poligonokat a közös határokat meghatározó közös vonalakkal digitalizálja. Ha egy él több célt is szolgál, akkor is csak egyszer szükséges digitalizálni. Ezután a MÁSOL és TVÁLT parancsok használatával lemásolhatja, majd másik fóliára helyezheti a kérdéses élt.
A topológia alapját alkotó vonal elemek digitalizálása után minden problémás helyet le kell tiszítani a topológia létrehozása előtt.
Illesztőpontok és alappontok digitalizálása
Amikor megkísérel meglévő digitális térképekkel illeszteni digitalizált térképeket, e célból használhatók mindkét térképen közös, pontosnak ismert helyzetű pontok.
- Illesztőpontok – Az egész Egyesült Államokat lefedi a geodéziai vezérlőpontok hálózata. Ezeknek a pontoknak megállapították a földrajzi szélességét, hosszúságát és gyakran a magasságát is. Hasonló rendszer létezik más országokban is, mint például a Bench Marks and Trigonometry Points (magassági és háromszögelési pontok) elnevezésű hálózat az Egyesült Királyságban.
- Alappontok – Ha egy város- vagy megye térképével dolgozik, feltehetőleg már minden térképen léteznek helymegállapításra használt pontok: ezek a pontok például olyan jellemzőket tartalmazhatnak, mint középületek, hegycsúcsok és autópálya-szakaszok.
Amikor térképet digitalizál, alkalmazza a következő eljárásokat ismert vezérlőpontok megállapításához.
- Hozzon létre egy REFERENCIA nevű fóliát. Ezen digitalizáljon legalább négy olyan pontot, amely valós koordinátának felel meg, mint például szélességi és hosszúsági vonalak metszésének. Ezek a pontok vagy a térképlapok sarkaiba essenek, vagy vegyék körbe a digitalizálandó térképi objektumokat. Gondosan jegyezze fel a rajzra ezeknek a referenciapontoknak a helyét és valódi koordinátáit. Ezeket a pontokat használja a térkép regisztrálásához a TÁBLA paranccsal a Térkép regisztrálása témánál leírtak szerint.
- A pontosság biztosítása érdekében más, ismert helyzetű pontok is digitalizálhatók vezérlőpontokként és alappontként. Több vezérlőpont digitalizálása akkor lehet szükséges, ha a Térképszélek illesztése vagy a Két térkép Helmert-transzformációjának ismertetése műveleteket használja.
Feliratozások elhelyezése
Digitalizálás közben vigyen fel szöveget is a térképre, csomópontok vagy fontos helyek megjelölése végett. Használja a STÍLUS parancsot olyan szövegstílus megadására, amely egyszerű betűtípust használ, mint például az isocp.shx, kötött szövegmagassággal, hogy ne kelljen mindig bebillentyűzni szövegmagasságot, amikor szöveget visz be. A szöveg stílusa és magassága a digitalizálás után is beállítható.
Használja a SZÖVEG parancsot, ha szöveget kíván megadni a digitalizálás során. A szövegnek egysoros rajzelemnek kell lennie, ugyanazon a fólián, melyen az az objektum van, amire vonatkozik. Ha szükséges, a komplex vagy hosszú szöveget a BSZÖVEG paranccsal adja meg, a digitalizálás befejezése után. További információért tekintse meg a „szöveg” témát a súgó indexben.
Kerülje el, hogy a szöveg beszúrási pontja és a megírandó objektumok végpontjai átfedésben legyenek.
