Come selezionare gli stili di quota AutoCAD e altre proprietà degli stili di quota AEC

Attenersi a questa procedura per selezionare lo stile di quota AutoCAD alla base dello stile di quota AEC e le seguenti impostazioni che determinano l'aspetto della quota AEC:

• Distanza tra le sequenze di quote
• Lunghezza delle linee di estensione
• Layer delle quote
• Visualizzazione dell'altezza delle aperture
  Nota: La visualizzazione dell'altezza delle aperture viene attivata solo se si selezionano i punti di quota per le aperture in una o più sequenze dello stile di quota.

1. Fare clic su scheda Gestisci gruppo Stile e visualizzazione Gestione stili .
2. Espandere Oggetti documentazioneStili di quota AEC.
3. Selezionare lo stile da modificare.
4. Fare clic sulla scheda Proprietà di visualizzazione.
5. Selezionare la rappresentazione di visualizzazione in cui eseguire le modifiche, quindi scegliere Sostituzione stile.
6. Se necessario, fare clic su .
7. Fare clic sulla scheda Altro.
8. Per modificare lo stile di quota AutoCAD alla base dello stile di quota AEC, selezionare uno stile di quota AutoCAD.
9. Per modificare lo stile di quota AutoCAD, fare clic su Modifica.

   Per tornare alla scheda Altro della finestra di dialogo Proprietà di visualizzazione, fare clic su Chiudi.

10. Specificare la distanza tra le singole sequenze di quote nella quota AEC.

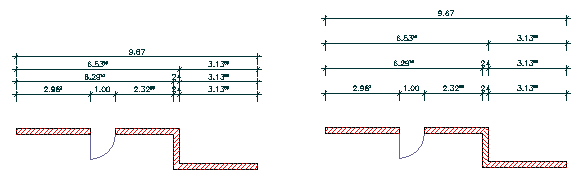

    Distanze differenti tra le sequenze di quote

11. Specificare se si desiderano linee di estensione fisse o variabili.

    Le linee di estensione fisse hanno la stessa lunghezza. Quelle variabili si adattano al contorno dell'oggetto di cui effettuano la quotatura. Per default, le quote AutoCAD utilizzano linee di estensione variabili.

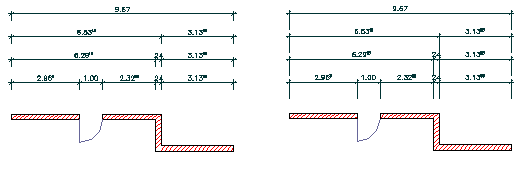

    Linee di estensione fisse (a sinistra) e variabili (a destra)

12. Se si sceglie di utilizzare linee di estensione fisse, immettere la lunghezza per tali linee.

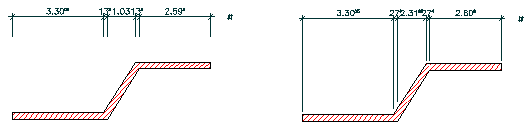

    Lunghezze differenti delle linee di estensione

13. Specificare se visualizzare l'altezza delle aperture.
    Nota: Questa quota delle aperture viene utilizzata in modo particolare per i piani di lavoro europei, in cui è necessario fornire una descrizione dettagliata delle misure.
14. Fare clic su Layer per selezionare il layer su cui posizionare la quota AEC, quindi fare clic su OK.
