Esplosione di blocchi e attributi

Utilizzare lo strumento Esplodi speciale di AutoCAD Electrical consente di esplodere i blocchi mantenendo il valore precedentemente definito negli attributi.

È possibile usufruire degli strumenti di contrassegno per modificare le entità testo in attributi e degli strumenti di collegamento per realizzare vari blocchi.

Esplosione di blocchi AutoCAD®

1. Se AEGS non è il progetto attivo, attivare il progetto AEGS.

   Se AEGS è nell'elenco dei progetti aperti:

   • Selezionare AEGS e fare clic con il pulsante destro del mouse.
   • Fare clic su Attiva.

   Se AEGS non è nell'elenco dei progetti aperti:

   • Selezionare l'elenco a discesa dei progetti.
   • Fare clic su Apri progetto.
   • Nella finestra di dialogo Seleziona file di progetto, individuare e selezionare il file AEGS.WDP.
   • Fare clic su Apri.
2. In Gestione progetti, fare doppio clic su AEGS per espandere l'elenco di disegni.

   Sono disponibili quattro disegni nel progetto, da Convert-01.dwg a Convert-04.dwg.

3. Aprire Convert-03.dwg.

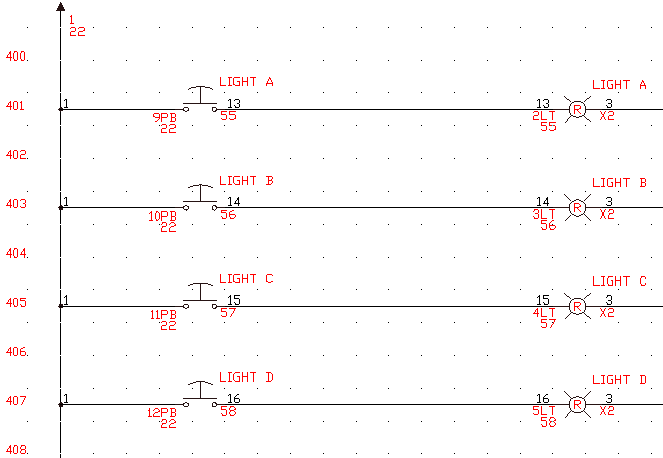

4. Ingrandire i componenti nell'angolo superiore sinistro del disegno.

5. Fare clic su scheda Strumenti di conversionegruppo StrumentiEsplodi speciale. Trova

   Utilizzare lo strumento Esplodi speciale per esplodere attributi e blocchi nella geometria e nelle entità testo mantenendo il valore precedentemente definito negli attributi. È possibile usufruire degli strumenti di contrassegno per modificare le entità testo in attributi e degli strumenti di collegamento per realizzare vari blocchi.

6. Rispondere ai messaggi di richiesta come segue:

   Selezionare oggetti:

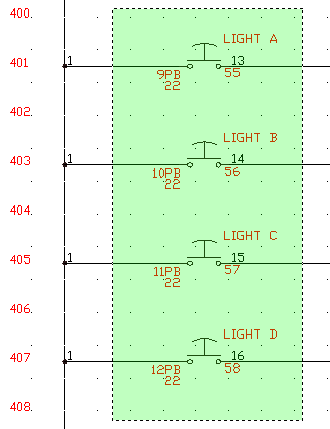

   Selezionare i pulsanti A-D (inclusi gli elementi grafici e il testo) sulle linee 401-407 (utilizzare selezioni singole o una finestra di selezione), quindi fare clic con il pulsante destro del mouse



   I blocchi vengono esplosi in geometria ed entità testo separate.
