Aggiunta di attributi

Aggiunta di attributi TAG1, DESC1, LOC, INST, FAMILY, PROD, CAT e MACROCODICE per il simbolo personalizzato.

È possibile aggiungere anche altri attributi e includere attributi definiti dall'utente nei file di blocco di AutoCAD Electrical.

Nota: TAG1 è l'unico attributo richiesto per un simbolo dello schema principale. Gli altri attributi della sezione Richiesti sono previsti in un simbolo dello schema principale, tuttavia il simbolo viene riconosciuto come principale senza di essi.

Aggiunta degli attributi

1. Se l'Editor attributi generatore di simboli non è visibile:

   Fare clic su scheda Generatore di simboligruppo ModificaAlterna visibilità tavolozza. Trova

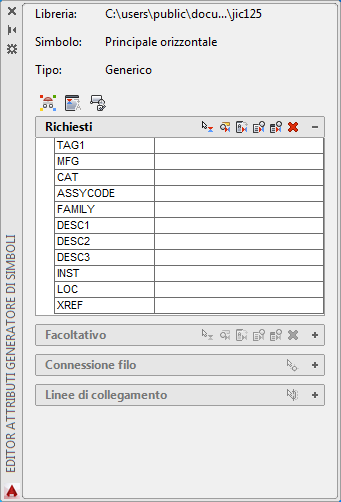

   Utilizzare questa tavolozza per assegnare gli attributi al rettangolo e impostare l'altezza e la giustificazione di ogni singolo attributo. Nella tavolozza vengono visualizzati gli attributi di AutoCAD Electrical che è possibile inserire e definire come parte del simbolo. Dopo aver inserito un attributo sul simbolo, accanto al simbolo viene visualizzato un segno di spunta ad indicare che non è possibile inserirlo nuovamente. AutoCAD Electrical consente solo un inserimento di ciascun attributo.

2. Nell'Editor attributi generatore di simboli selezionare TAG1, quindi fare clic sullo strumento Proprietà.

   Immettere:

   Valore:  PS

   Si tratta del codice di default utilizzato come valore %F del formato contrassegno (ad esempio "CR", "PB", "LT")

   Altezza:  0,125

   Giustifica:  Centro

   Fare clic su OK.

3. Fare clic sullo strumento Inserisci attributo.

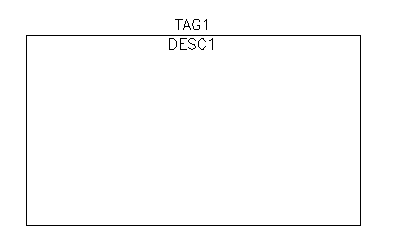

   Inserire l'attributo sopra il rettangolo.

   Nell'Editor attributi generatore di simboli prestare attenzione al segno di spunta accanto all'attributo TAG1. Continuare ad inserire gli altri attributi.

4. Nell'Editor attributi generatore di simboli selezionare DESC1.

   Fare clic sullo strumento Inserisci attributo.

5. Inserire l'attributo sotto l'attributo TAG1.

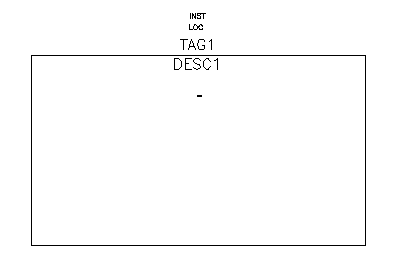

6. Inserire gli attributi POS e INST come illustrato.
7. Inserire l'attributo FAMIGLIA in prossimità del centro del rettangolo.
8. Con FAMIGLIA ancora evidenziato nell'Editor attributi generatore di simboli, selezionare lo strumento Proprietà.

   Immettere:

   Valore:  PS

   Fare clic su OK.

   In questo modo viene assegnato il valore %F all'attributo FAMIGLIA inserito.


9. Selezionare PROD, quindi inserirlo accanto al centro del rettangolo. Ripetere per CAT e MACROCODICE.
