Modificare l'assegnazione di catalogo per un componente e creare una voce di catalogo nel database di catalogo.
Con AutoCAD Electrical vengono fornite informazioni di catalogo di esempio. Tali informazioni sono contenute nelle tabelle di un file di database di Access con estensione .mdb, in cui vengono inseriti dati di produttori di esempio.
Utilizzare la funzione di ricerca per visualizzare selettivamente i codici di catalogo per un tipo di componente.
Ricerca nei dati del catalogo
- Fare clic con il pulsante destro del mouse su LT410 e selezionare Modifica componente.
- Nella sezione Dati catalogo della finestra di dialogo Inserisci/Modifica componente, fare clic su Cerca.

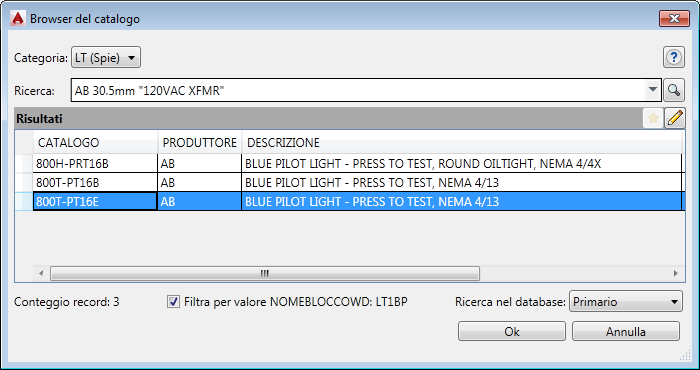

- Immettere la stringa di ricerca AB 30.5mm "120VAC XFMR" e fare clic su
.
- Modificare l'assegnazione di catalogo in 800T-PT16E.
Aggiunta di una voce di catalogo
- Nella finestra di dialogo Browser del catalogo, fare clic su
per avviare la modalità di modifica.

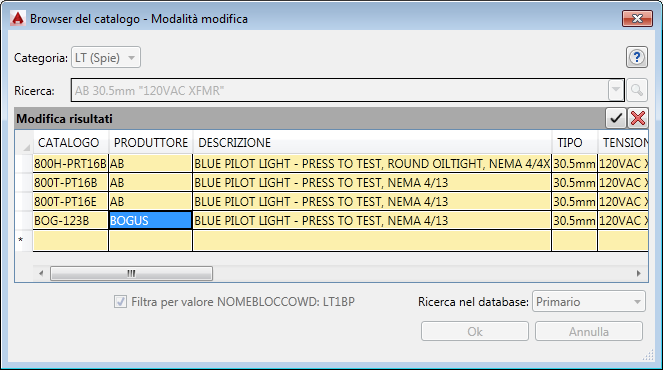

- Fare clic con il pulsante destro del mouse sulla riga relativa al catalogo 800T-PT16E e selezionare Copia riga.
- Fare clic con il pulsante destro del mouse sulla riga vuota in fondo e selezionare Incolla.
- Fare clic sulla cella Catalogo e immettere BOG-123B.
- Fare clic sulla cella Produttore e immettere BOGUS.
- Fare clic su
per salvare le modifiche.
- Modificare la stringa di ricerca in BOGUS 30.5mm "120VAC XFMR" e fare clic su .
- Selezionare la voce di catalogo BOG-123B e scegliere OK.

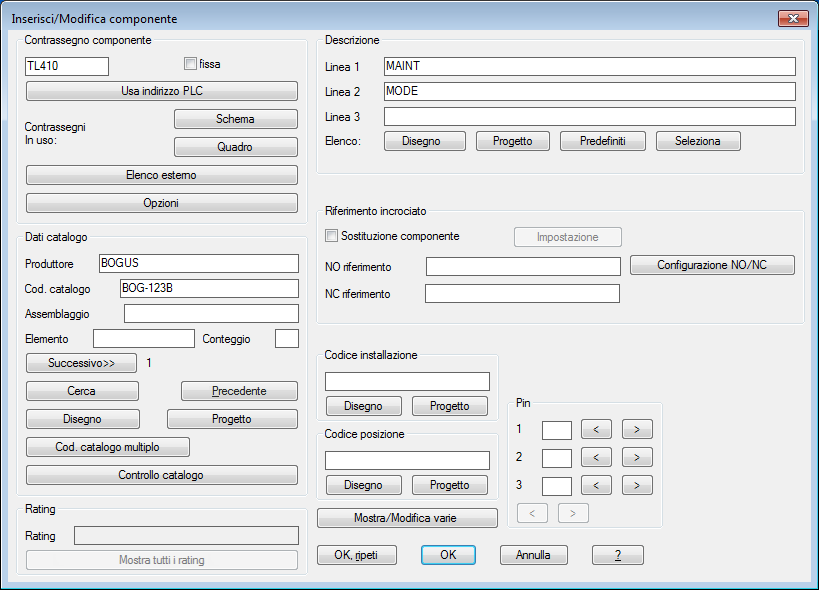

- Nella finestra di dialogo Inserisci/Modifica componente, fare clic su OK.
