Informazioni sulle proprietà avanzate

Le proprietà avanzate vengono compresse per default. Per visualizzare le proprietà avanzate, fare clic su (freccia verso il basso).

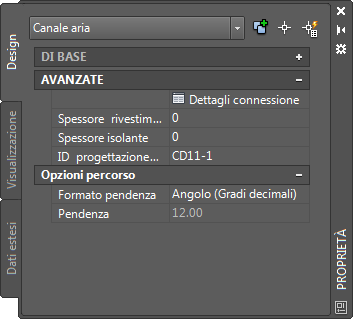

Proprietà avanzate (comprende le proprietà del canale aria flessibile)

Nota: Nella tabella seguente, le proprietà relative alla Connessione a flangia sono precedute da un asterisco (*). Le proprietà relative alla Deviazione sono precedute da due asterischi (**). Le proprietà relative ai un canali aria flessibili sono precedute da tre asterischi (***) e sono disponibili solo quando è selezionato il rispettivo oggetto.

Proprietà	Descrizione
Dettagli connessione	Fare clic su per aprire il foglio di lavoro Dettagli connessione. Nota: Per ulteriori informazioni, vedere Connettori di canali aria.
Rivestimento, spessore	Consente di specificare lo spessore del rivestimento per il segmento di canale aria corrente.
Spessore isolante	Consente di specificare lo spessore dell'isolante per il segmento di canale aria corrente.
** Posizione deviazione	Fare clic su per aprire la finestra di dialogo Posizione deviazione. Nota: Per ulteriori informazioni, vedere Modifica della posizione di deviazione di un raccordo di canale aria.
***ID progettazione assegnato	Specifica l'ID di progettazione del segmento e del raccordo canale aria utilizzati per la fabbricazione del canale aria.
**Alette	Attiva o disattiva le alette.

Percorso	Descrizione
*Formato pendenza	Visualizza il formato di pendenza corrente (non modificabile).
*Pendenza	Consente di specificare il valore di pendenza per il segmento di canale aria corrente (non modificabile).

Quote flangia	Descrizione
* Estensione flangia	Specifica l'estensione della flangia. Il valore dell'estensione della flangia dipende dalla forma del canale aria. I raccordi e i segmenti del canale aria utilizzano gli stessi valori se la forma è la stessa.
* Spessore flangia	Specifica lo spessore della flangia. Il valore dello spessore della flangia dipende dalla forma del canale aria. I raccordi e i segmenti del canale aria utilizzano gli stessi valori se la forma è la stessa.

Grafica	Descrizione
**Elementi grafici	Consente di specificare un modello per i canali aria flessibili. Nota: Per ulteriori informazioni, vedere Disegno di un canale aria flessibile.
**Intervallo	Consente di specificare un valore di intervallo per i canali aria flessibili. Nota: Per ulteriori informazioni, vedere Disegno di un canale aria flessibile.

Geometria	Descrizione
**Geometria	Questa opzione viene utilizzata durante la modifica del layout di canali aria flessibili.
