- Selezionare un oggetto qualsiasi in un sistema connesso.

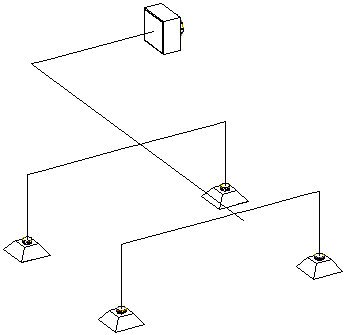

Esempio di sistema a linea singola
- Fare clic su scheda Canale aria flessibile oppure su
.
- Nel Calcolatore dimensioni sistema di canali aria, specificare i canali aria per i quali calcolare le dimensioni:
Per... Procedere nel modo seguente... Dimensionare tutti gli oggetti di un sistema Selezionare Calcola sistema completo. Dimensionare gli oggetti selezionati Selezionare Calcola oggetti selezionati, fare clic su
, quindi selezionare gli oggetti da dimensionare. Premere INVIO. - Specificare la forma per i canali aria dimensionati.
Per... Procedere nel modo seguente... Specificare la stessa forma per tutte le parti Selezionare Tutte e specificare una forma. Specificare forme diverse per la condotta e i canali aria collegamento terminale Selezionare Singole. Specificare una forma per Condotta e per Canali aria collegamento terminale Per poter utilizzare l'opzione Eredita da ventola nel campo Condotta, è necessario che all'inizio del sistema sia presente una ventola. Specificare che i canali aria per collegamento terminale utilizzeranno la stessa forma e dimensione della connessione del terminale di aerazione Selezionare Usa forma e dimensione dei terminali di aerazione per i collegamenti terminali. Se si specificano forme singole per la condotta e i canali aria per collegamento terminale, la forma del canale aria per collegamento terminale viene disattivata. Nota: Se si dimensionano canali aria con forme definite, non è possibile modificarne la forma. È possibile calcolare le dimensioni, ma non è possibile sostituire le forme già assegnate ai canali aria. - Specificare i parametri di design da applicare a questo calcolo:
Per... Procedere nel modo seguente... Utilizzare parametri diversi da quelli specificati nello stile Definizioni sistema HVAC Selezionare Sostituisci parametri di design delle definizioni sistema. Selezionare il parametro (Velocità o Attrito) da modificare, quindi immettere un nuovo valore. Questi valori vengono utilizzati solo per questo calcolo specifico. I valori della definizione di sistema restano invariati e vengono utilizzati per tutti i calcoli successivi. Specificare un diametro massimo per i canali aria circolari Selezionare Dim. circolare massima e immettere un valore. Se un canale deve essere superiore a questo diametro per soddisfare i requisiti di flusso, in Per dimensione superiore usa specificare Rettangolare o Ovale. L'altezza del canale aria rettangolare o ovale non supererà la dimensione circolare massima. Specificare un'altezza massima per i canali aria rettangolari o ovali Selezionare Altezza massima rettangolare/ovale e immettere un valore. Specificare quali dimensioni canale aria utilizzare dal catalogo dei canali aria Selezionare Tutti, Incrementi da 1 pollice o Solo dimensioni pari. Applicare i calcoli delle dimensioni canali aria a qualsiasi oggetto del sistema che presenta una forma definita Selezionare Applica dimensionamento alle parti con forma definita. - Fare clic su Avvio.
- Quando i calcoli sono completi, il sistema viene ridimensionato nel disegno.

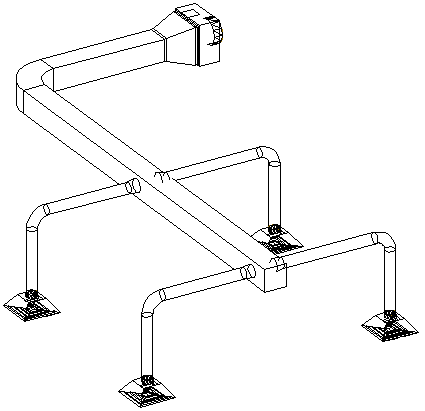

Disegno di esempio convertito in un sistema di canali aria a linea doppia dimensionato
Se si sono verificati errori durante i calcoli, fare clic su Visualizza registro eventi per visualizzare una descrizione dell'errore.
Nota: I segmenti di canale aria non vengono suddivisi in più segmenti. La dimensione del canale aria calcolata viene applicata all'intero segmento di canale aria. Ad esempio, è possibile ridurre la dimensione dei canali aria in corrispondenza di tutti i punti in cui il sistema alimenta due diffusori d'aria. Per completare il sistema, è possibile spezzare un canale aria in segmenti e ricalcolare le dimensioni. Per ulteriori informazioni, vedere Interruzione e unione di segmenti di canale aria.
