Come spezzare o unire un segmento di passerella o tubo protettivo

Dopo aver disegnato tratti di passerella o tubo protettivo è possibile spezzare un segmento singolo, spezzare un intero tratto o unire più segmenti. Ciò può risultare utile ad esempio per determinare il numero di singoli segmenti che un produttore dovrà fornire.

Quando si uniscono segmenti, non è possibile attraversare i raccordi per unire i segmenti.

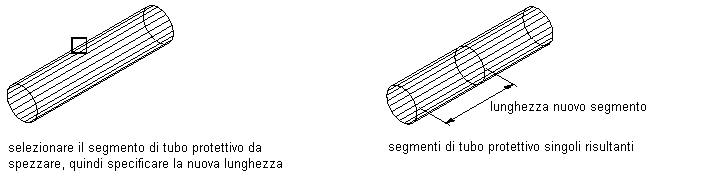

Suddivisione di un tubo protettivo in segmenti

Come interrompere o unire passerelle o tubi protettivi

1. Selezionare la passerella o il tubo protettivo, quindi effettuare una delle operazioni seguenti per aprire la finestra di dialogo:
   • Fare clic su scheda Passerella gruppo Modifica Lunghezza passerella .
   • Fare clic su scheda Tubo protettivo gruppo Modifica Lunghezza tubo protettivo .

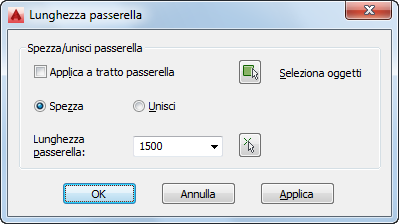

   Finestra di dialogo Lunghezza passerella

2. Specificare come spezzare o unire passerelle o tubi protettivi:

   Per...	Procedere nel modo seguente...
   Applicare la lunghezza all'intero tratto	Scegliere Applica a segmento passerella o Applica a segmento tubo protettivo.
   Specificare una nuova lunghezza del segmento	Selezionare Spezza.
   Unire i segmenti	Selezionare Unisci.
   Selezionare una passerella o un tubo protettivo	Fare clic su (Seleziona oggetti) e selezionare i segmenti specifici.
   Modificare la lunghezza	Immettere o selezionare una nuova lunghezza per ciascuna lunghezza di taglio. Le ultime 10 lunghezze selezionate sono memorizzate come lunghezze segmento definite. In alternativa è possibile specificare la lunghezza definendo punti nel disegno.

Se si è scelto di spezzare i segmenti, il segmento o il tratto selezionato viene spezzato in più segmenti della lunghezza specificata. Se il segmento non può essere spezzato in segmenti uguali della lunghezza indicata, è possibile che l'ultimo segmento spezzato risulti più corto.
