Come visualizzare le proprietà di vani e zone

È possibile utilizzare Gestione vano/zona per visualizzare la struttura gerarchica delle zone e dati sui vani, quali la superficie o il tipo di apertura.

1. Selezionare un vano o una zona.
2. Aprire Gestione vano/zona eseguendo una delle seguenti operazioni:
   • Fare clic su scheda Vano gruppo Strumenti di aiuto Gestione vano/zona .
   • Fare clic su scheda Zona gruppo Strumenti di aiuto Gestione vano/zona .
   • Nella scheda Design del riquadro proprietà, in Di baseGenerale, fare clic su accanto a Gestione vano/zona.

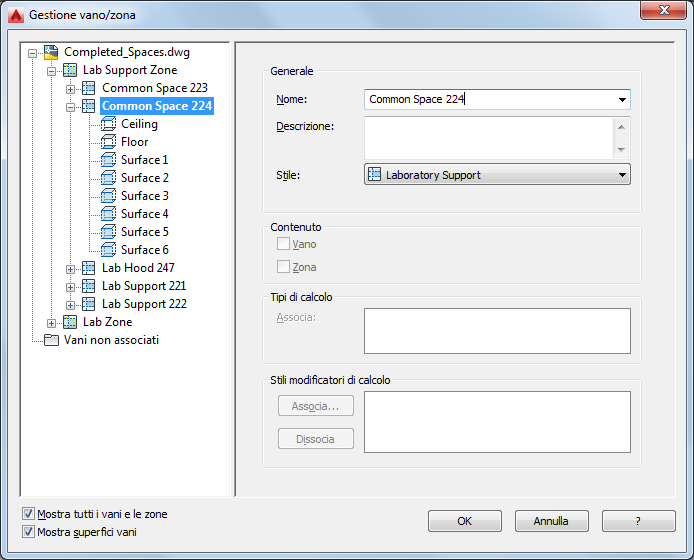

3. In Gestione vano/zona selezionare sia Mostra tutti i vani e tutte le zone, sia Mostra superfici vani.


   È possibile espandere le zone per visualizzare i vani associati ad esse. Espandendo i vani sarà possibile visualizzare le superfici, i tipi di superficie e le aperture.

4. Per modificare un tipo di superficie, ad esempio per specificare un muro esterno o interno, verificare che Mostra superfici vani sia selezionato.
5. Espandere il vano e selezionare la superficie da specificare.

   Se necessario, spostare la finestra Gestione vano/zona per verificare come la superficie selezionata viene evidenziata nel disegno.

6. Per Tipo specificare un tipo di superficie dall'elenco a discesa.
7. Per specificare i tipi di superficie per tutti i vani, eseguire la procedura descritta in precedenza.
