Per spostare le linee schematiche è possibile adottare uno dei metodi seguenti:
- Selezionare un grip e trascinarlo in un'altra posizione.
- Utilizzare il comando SPOSTA di AutoCAD®.
- Immettere nel riquadro proprietà nuovi valori per le coordinate del punto di inserimento della linea. Nel riquadro proprietà è inoltre possibile modificare la normale o l'angolo di rotazione, come indicato più avanti all'interno di questa sezione.
Quando si sposta una linea schematica, i simboli schematici in linea ancorati alla stessa vengono spostati lungo la linea.
Per spostare una linea schematica in modalità ortogonale utilizzando i grip
- Selezionare la linea.
- Fare clic sul grip Posizione
. - Spostare la linea:
Per... Procedere nel modo seguente... Utilizzare il punto di grip come punto base per lo spostamento Trascinare la linea in un'altra posizione, quindi fare clic. Specificare un punto base, quindi un secondo punto Immettere p (per punto base), specificare il punto base e quindi il secondo punto. Se il segmento di linea schematica non è connesso ad un altro oggetto, è possibile modificarne lunghezza e angolo utilizzando il grip Inizio o Fine. I grip Inizio e Fine vengono visualizzati sulle linee schematiche solo in modalità ortogonale.
I grip Inizio e Fine consentono di modificare la posizione XYZ del punto iniziale o finale del segmento. Tale funzione risulta utile nella fase iniziale di progettazione dei tratti, in quanto facilita la connessione dei segmenti a tratti esistenti.
Per spostare una linea schematica in modalità assonometrica utilizzando i grip
- Selezionare la linea.
- Fare clic sul grip Sposta piano assonometrico
. - Spostare la linea:
Per... Procedere nel modo seguente... Utilizzare il punto di grip come punto base per lo spostamento Trascinare la linea in un'altra posizione, quindi fare clic. Specificare un punto base, quindi un secondo punto Immettere p (per punto base), specificare il punto base e quindi il secondo punto.
In modalità assonometrica modalità, il grip Sposta piano assonometrico consente di spostare la linea schematica nella direzione perpendicolare al piano in cui giace la linea schematica.
Per spostare o ruotare linee schematiche utilizzando i valori delle coordinate
- Selezionare la linea schematica.
- Nel riquadro proprietà, espandere Di base. In Posizione, fare clic su
(Informazioni aggiuntive) per il foglio di lavoro Posizione.
- Specificare la nuova posizione della linea schematica:

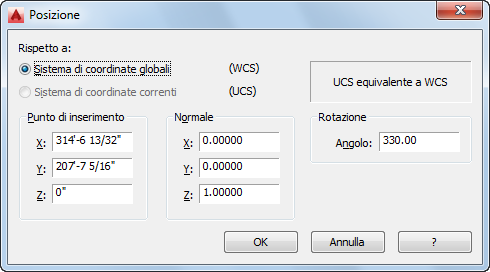

Per... Procedere nel modo seguente... Cambiare posizione della linea schematica Immettere le nuove coordinate in Punto di inserimento. Posizionare la linea schematica nel piano XY Impostare la normale della linea schematica come parallela all'asse Z: in Normale, immettere 1 per Z e 0 per X e Y. Posizionare la linea schematica nel piano YZ Impostare la normale della linea schematica come parallela all'asse X: in Normale, immettere 1 per X e 0 per Y e Z. Posizionare la linea schematica nel piano XZ Impostare la normale della linea schematica come parallela all'asse Y: in Normale, immettere 1 per Y e 0 per X e Z. Modificare la rotazione della linea schematica In Rotazione, immettere un nuovo valore per Angolo. - Fare clic su OK e premere ESC.
Le linee schematiche sono orientate in base al Sistema di Coordinate Globali (WCS) o al sistema di coordinate utente (UCS) corrente. Ad esempio, se la linea schematica è parallela al piano XY, il relativo piano normale, o perpendicolare, è parallelo all'asse Z. È possibile modificare l'orientamento della linea schematica allineandone la normale ad un altro asse, ad esempio ad un asse assonometrico. È inoltre possibile ruotare la linea schematica nel relativo piano modificando l'angolo di rotazione.
