Per aggiungere connettori ad una parte multivista parametrica scatola di derivazione, attenersi alla procedura descritta di seguito. In genere le scatole di derivazione sono dotate di più distaffature per ospitare il cablaggio necessario. Di seguito è indicata la procedura dettagliata per l'aggiunta di una distaffatura nella parte superiore di una scatola di derivazione. È possibile ripetere questa procedura eseguendo le regolazioni di posizione necessarie per aggiungere altri connettori.
- Per aggiungere un connettore, nel browser delle parti fare clic con il pulsante destro del mouse su Connessioni e scegliere Aggiungi connessione.
Viene richiesto di selezionare la posizione del connettore. Quando si sposta il cursore nell'area di modellazione, viene eseguito lo snap a tre possibili posizioni per un connettore: le facce superiore e inferiore della scatola di derivazione e il centro della distaffatura.
- Selezionare il punto centrale della distaffatura e premere INVIO per accettare il valore di default per il numero di connettore. Nota: I numeri di connettore di default sono in ordine numerico crescente, in base all'ordine di aggiunta dei connettori al modello. Ad esempio il primo connettore è 1, il secondo connettore è 2 e così via. È possibile modellare le connessioni per le parti multivista in qualsiasi ordine.

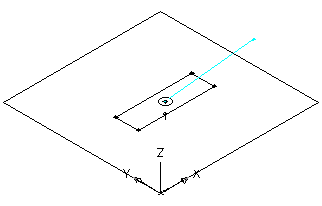

- Selezionare una posizione in alto e a destra del modello per inserire la quota del diametro della distaffatura.
Vengono aggiunti una quota diametro (D1) al modello per il diametro della distaffatura, un connettore in Connessioni e il parametro dimensione D1 in Parametri dimensione.
Attenzione: La posizione del primo connettore nel modello definisce l'orientamento dell'asse della parte al momento dell'inserimento. Ad esempio, se si posiziona il primo connettore su una parte con un vettore perpendicolare, la direzione del vettore definisce l'orientamento positivo dell'asse X quando questo viene inserito in un disegno. - Per definire il dominio e il tipo di connessione del connettore, nel browser delle parti espandere Connessioni, fare clic con il pulsante destro del mouse su Connettore 1, quindi scegliere Modifica.
Viene visualizzata la finestra di dialogo Proprietà connettore.
- Per Dominio selezionare Tubo protettivo dall'elenco.
I domini del connettore variano in base alla forma specificata per il modificatore al quale è collegato il connettore.
- Per Tipo selezionare Incollato dall'elenco.
I tipi di connettore variano in base al dominio del connettore.
Nota: Per default ai connettori viene assegnato un tipo non definito. Quando in un disegno viene inserito un tipo di connessione non definito, viene creata una connessione valida tra tutti i tipi di connettore. - Fare clic su OK.
