È possibile specificare diverse scale annotazione per lo spazio modello e per le singole finestre dello spazio carta.
Quando si modifica la scala di annotazione, gli oggetti annotativi e gli oggetti con componenti annotativi vengono scalati di conseguenza, analogamente agli oggetti connessi, ad esempio i fili connessi ai dispositivi. Non è necessario rigenerare il modello.
Nello spazio carta la scala di finestra e la scala di annotazione sono sincronizzate. Quando si modifica la scala di finestra, la scala di annotazione viene adattata di conseguenza. È tuttavia possibile modificare la scala di finestra senza incidere sulla scala di annotazione ingrandendo o riducendo la finestra con la rotellina del mouse o con i comandi di zoom.
Per impostare la scala di annotazione corrente
- Per impostare la scala di annotazione per lo spazio modello, selezionare la scheda Modello. Per impostare la scala di annotazione per una finestra dello spazio carta, selezionare la finestra.

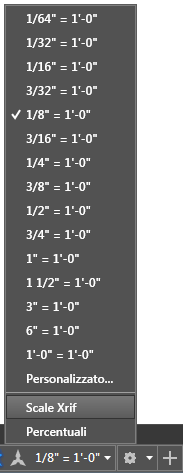

- Sulla barra di stato, fare clic sulla scala di annotazione corrente e selezionarne una nuova dal menu a comparsa.
È inoltre possibile:
- Impostare la scala di annotazione per lo spazio modello selezionando una scala nella scheda della finestra di dialogo Imposta disegno. Per accedere alla finestra di dialogo, fare clic su
sulla barra di stato, quindi su Imposta disegno. - Impostare la scala di annotazione corrente per lo spazio corrente specificando la variabile di sistema CANNOSCALE.
