Come aggiungere un'etichetta o una freccia di direzione del flusso durante l'aggiunta di un canale aria

1. Aggiungere un canale aria e iniziare a posizionare il tratto di canale aria, come descritto in Disegno di un tratto di canale aria.
2. Nel riquadro proprietàAvanzateEtichette e frecce di direzione flusso, specificare una selezione per Stile.
3. In Metodo di layout, specificare il numero di etichette o frecce di direzione del flusso da aggiungere ad ogni segmento del tratto di canale aria selezionato, come indicato di seguito:

   Per...	Procedere nel modo seguente...
   Specificare il numero totale di etichette o frecce di direzione del flusso da visualizzare su ogni segmento del canale aria	Selezionare Per quantità e immettere un valore in Numero di etichette. Il numero di etichette o di frecce di dimensione flusso viene aggiunto automaticamente a ciascun segmento diritto.
   Inserire etichette o frecce di flusso ad intervalli uniformi su ciascun segmento di canale aria	Selezionare Per distanza e immettere un valore in Distanza. Osservare che se la lunghezza del segmento di canale aria è inferiore alla distanza di intervallo, l'etichetta o la freccia di direzione del flusso non viene aggiunta al segmento.

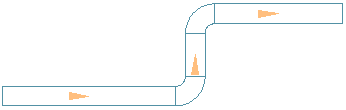

   Frecce di direzione del flusso con spaziatura uniforme, una per segmento

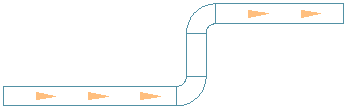

   Frecce di direzione del flusso ripetute ad intervalli regolari

4. Per disattivare l'opzione Etichette e frecce di direzione flusso selezionare NESSUNO per Stile.
5. Se come metodo di layout è stato specificato Uno a uno, selezionare la posizione sul canale aria in cui aggiungere l'etichetta.

   Per default, l'etichetta viene posizionata lungo il segmento di canale aria. Premere CTRL prima di specificare la posizione dell'etichetta per spostarla fuori dal canale aria.

Attenzione: È possibile configurare gli stili di etichetta affinché vengano visualizzate proprietà quali il diametro o il tipo di sistema di un canale aria.
