Per aggiungere i connettori ad una parte multivista parametrica terminale di aerazione, attenersi alla procedura descritta di seguito. In genere nella parte superiore del diffusore dei terminali di aerazione è presente un singolo connettore, che rappresenta un punto di connessione per il canale aria flessibile.
- Per creare la geometria del connettore per il canale aria flessibile, nel browser delle parti fare clic con il pulsante destro del mouse su Offset bordo, quindi scegliere Aggiungi profilo
Circolare. - Nell'area di modellazione utilizzare gli snap ad oggetto per selezionare il punto centrale della faccia superiore del diffusore, per Raggio immettere 3" (76 mm), quindi premere INVIO.

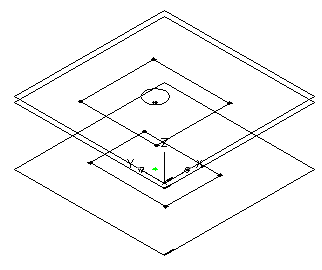

Viene creato un profilo circolare per il connettore del canale aria flessibile; tale profilo viene aggiunto a Offset bordo nel browser delle parti.
Attenzione: La posizione del primo connettore nel modello definisce l'orientamento dell'asse della parte al momento dell'inserimento. Ad esempio, se si posiziona il primo connettore su una parte in cui è presente un vettore perpendicolare, la direzione del vettore definisce l'orientamento positivo dell'asse X al momento dell'inserimento in un disegno. - Nel browser delle parti fare clic con il pulsante destro del mouse su Modificatori, scegliere Aggiungi estrusione, quindi selezionare il profilo rettangolare.
Viene visualizzata la finestra di dialogo Modificatore estrusione.
- In Terminazione, per Tipo selezionare Cieco, quindi immettere 4" (102 mm) in Distanza. Fare clic su OK.

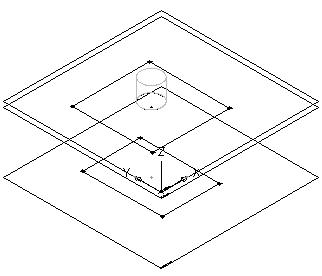

Viene creato un cilindro per rappresentare il connettore canale aria flessibile e nel browser delle parti, in Modificatori, viene aggiunto un secondo modificatore di estrusione.
- Per aggiungere un connettore, nel browser delle parti fare clic con il pulsante destro del mouse su Connessioni e scegliere Aggiungi connessione.
Viene richiesto di selezionare la posizione del connettore. Quando si sposta il cursore nell'area di modellazione, viene eseguito lo snap a quattro possibili posizioni per un connettore: le facce superiore e inferiore del diffusore e le parti superiore e inferiore del connettore per canale aria flessibile.
- Selezionare il punto centrale della parte superiore del connettore canale aria flessibile e premere INVIO per accettare il valore di default per il numero di connettore. Nota: I numeri di connettore di default sono in ordine numerico crescente, in base all'ordine di aggiunta dei connettori al modello. Ad esempio il primo connettore è 1, il secondo connettore è 2 e così via. È possibile modellare le connessioni per le parti multivista in qualsiasi ordine.
- Selezionare una posizione in alto e a destra del modello per inserire la quota del diametro del connettore per canale aria flessibile.

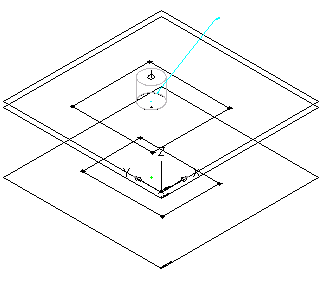

Viene aggiunta una quota diametro (D1) al modello per il diametro del connettore canale aria flessibile e in Parametri modello nel browser delle parti; in Connessioni viene inoltre aggiunto un connettore.
- Per definire il dominio e il tipo di connessione del connettore, nel browser delle parti espandere Connessioni, fare clic con il pulsante destro del mouse su Connettore 1, quindi scegliere Modifica.
Viene visualizzata la finestra di dialogo Proprietà connettore.
- Selezionare Dominio dall'elenco.
I domini del connettore variano in base alla forma specificata per il modificatore al quale è collegato il connettore.
- Per Tipo selezionare A strati dall'elenco.
I tipi di connettore variano in base al dominio del connettore.

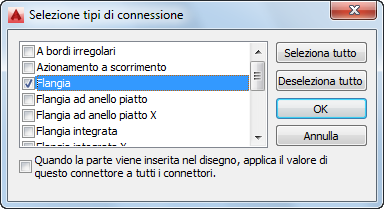

Finestra di dialogo Selezione tipi di connessione
Nota: Per default ai connettori viene assegnato un tipo non definito. Quando in un disegno viene inserito un tipo di connessione non definito, viene creata una connessione valida tra tutti i tipi di connettore. - Fare clic su OK.
