Per specificare la configurazione parte in modo da definire il funzionamento parte di una parte multivista parametrica terminale di aerazione, attenersi alla procedura descritta di seguito.
- Nel browser delle parti espandere Configurazione parte e specificare la descrizione, il tipo e il sottotipo della parte. Nota: Il dominio parte è definito nella finestra di dialogo Schermata introduttiva - Cataloghi, è di sola lettura e non può essere modificato.
- Per specificare il tipo parte, fare clic con il pulsante destro del mouse su Non definito, quindi scegliere Modifica.
- Selezionare Terminale di aerazione per il tipo parte.
I tipi predefiniti variano in base al dominio parte selezionato.

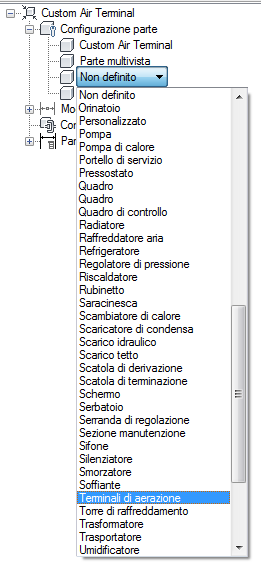

Browser delle parti per un terminale di aerazione
- Per specificare il sottotipo parte, fare clic con il pulsante destro del mouse su Non definito, quindi scegliere Modifica.
- Selezionare Diffusore per il sottotipo parte.
L'elenco dei sottotipi predefiniti varia in base al tipo selezionato.
È inoltre possibile immettere un nuovo sottotipo.
