Per specificare lo stile del testo e la posizione dell'etichetta rispetto alla curva, è possibile utilizzare le opzioni disponibili nella scheda Offset stile etichetta.
Per impostare le proprietà di offset dello stile di etichetta
- Selezionare un'etichetta, quindi fare clic su
.

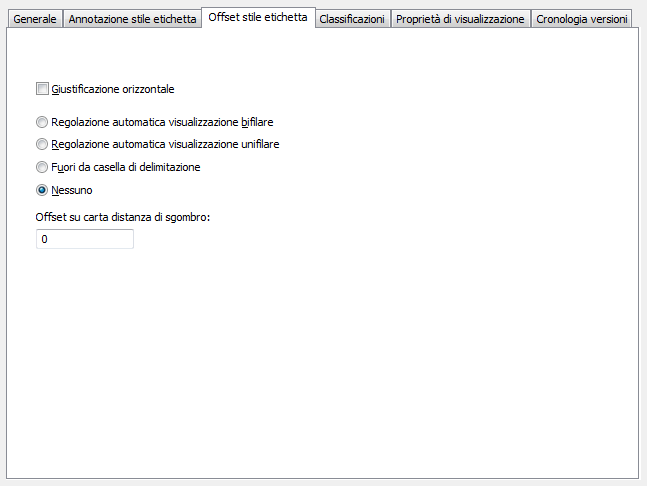

- Nella finestra di dialogo Stile etichetta, fare clic sulla scheda Offset stile etichetta.
- Se non si desidera impostare alcuna rotazione per l'etichetta, selezionare Giustificazione orizzontale.
- Per specificare la posizione dell'etichetta rispetto alla curva, selezionare una delle opzioni seguenti:
Opzione di offset Descrizione Regolazione automatica visualizzazione bifilare Consente di regolare la visualizzazione dell'etichetta per gli oggetti utilizzando una configurazione di visualizzazione bifilare. Regolazione automatica visualizzazione unifilare Consente di regolare la visualizzazione dell'etichetta per gli oggetti utilizzando una configurazione di visualizzazione unifilare. Fuori da casella di delimitazione Consente di visualizzare l'etichetta al di sopra della curva. Nessuno Consente di inserire l'etichetta nel punto specificato. - Se lo si desidera, immettere un valore in Offset su carta distanza di sgombro.
Se è stato specificato un offset su carta di distanza di sgombro per le etichette ed è selezionata l'opzione Regolazione automatica visualizzazione bifilare, l'offset viene calcolato dal bordo esterno della curva alla parte finale del testo.
Se è stato specificato un offset su carta di distanza di sgombro per le etichette ed è selezionata l'opzione Regolazione automatica visualizzazione unifilare, l'offset viene calcolato dalla linea d'asse della curva alla parte finale del testo.
